OIL CHECK 500 – Analisador de vapores de óleo residual no ar comprimido e nos gáses
Máxima segurança graças à máxima sensibilidade - monitorização contínua do parâmetro crítico Conteúdo residual de óleo Vaporoso, de acordo com a norma ISO 8573.
Um compressor de compressão sem óleo evita a entrada adicional de óleo proveniente da fase de compressão. Só a medição revela o comportamento real do conteúdo residual de óleo vaporoso. Uma medição de detetor de fotoionização indicativa, de acordo com a norma ISO 8573-5, torna visíveis, de forma impressionante, as alterações durante o funcionamento.
Duas medições realizadas em instalações de clientes demonstram o que um analisador baseado em detetor de fotoionização é capaz de fazer na medição do conteúdo residual de óleo vaporoso. No primeiro caso, torna visível a forma como o valor medido se altera quando se muda a admissão. No segundo caso, foi possível identificar, em três compressores isentos de óleo ligados a um distribuidor comum, diferentes assinaturas de vapor de óleo próprias de cada compressor. Em conjunto, os casos demonstram como uma medição indicativa pode apoiar a avaliação do tratamento e a monitorização de cada compressor.
Para os operadores, daí resultam três abordagens práticas:

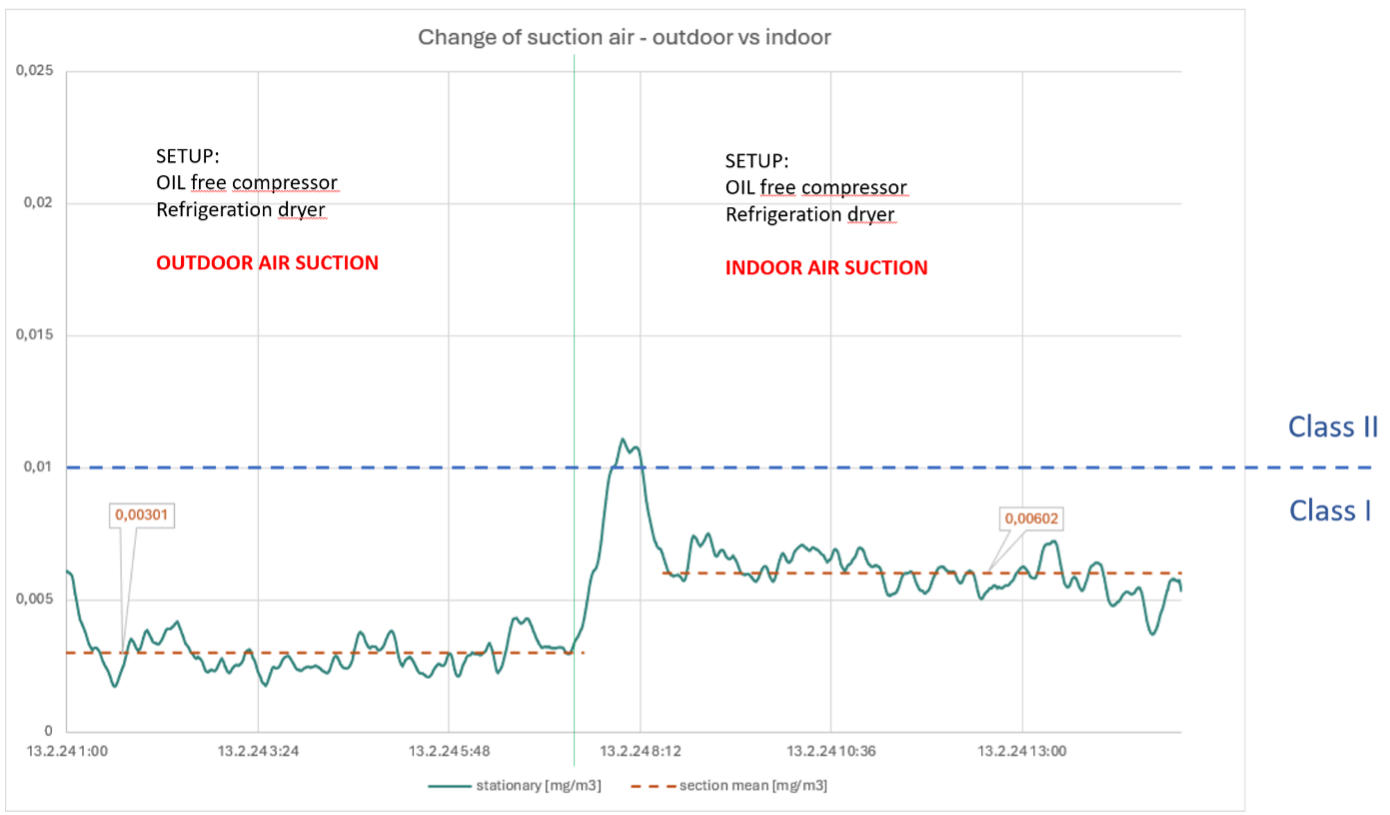

Numa empresa produtora de bebidas, o percurso de aspiração de um sistema com compressor de compressão isenta de óleo foi alterado de aspiração externa para interna. O OIL CHECK 500 mostra claramente uma diferença no valor medido após o tratamento do fluido: 0,003 mg/m³ para a aspiração externa e 0,006 mg/m³ para a aspiração interna.

A evolução das medições revela, assim, que a situação de aspiração se refletiu no teor de vapor de óleo medido. Estes dados podem ajudar a avaliar o processo de tratamento em condições de funcionamento reais e a correlacionar as alterações com o estado das instalações. Isto apoia a tomada de decisões baseadas em valores de medição relativamente à gestão do processo e à manutenção.
Num segundo caso de cliente, foram monitorizados três compressores de compressão isenta de óleo ligados a um distribuidor comum. Durante a medição, as fases de funcionamento alternaram: por vezes, um compressor funcionava em contínuo e um segundo compressor alternava-se com ele; posteriormente, um terceiro compressor entrava em funcionamento.

O registo das medições mostra, nestas fases, assinaturas de vapor de óleo distinguíveis dos diferentes compressores. Assim, foi possível analisar e monitorizar os compressores individualmente com base nos respetivos perfis de medição. Isto é muito notável, pois demonstra a granularidade da monitorização e da análise possível, que pode ser alcançada com a medição indicativa do OIL CHECK 500.
«Sem óleo» descreve, em primeiro lugar, o princípio de compressão. Não se trata de um valor medido contínuo da qualidade do ar comprimido. O ar de admissão, o envelhecimento e o resto do sistema de ar comprimido podem influenciar a concentração medida.
O compressor é apenas uma parte do sistema de ar comprimido — «sem óleo» não significa automaticamente um valor medido nulo.

O que é decisivo é o seguinte: o sistema de ar comprimido não é estático. Está diretamente ligado ao seu ambiente e tem de lidar com uma variedade de influências variáveis.
O OIL CHECK 500 deteta a fração vaporosa e realiza uma medição de detetor de fotoionização de acordo com a norma ISO 8573-5:2025.41 Os valores medidos contínuos tornam visíveis as evoluções ao longo do tempo e podem complementar as análises laboratoriais. No entanto, não substituem o método de referência para uma classificação baseada em normas. Além disso, a medição com detetor de fotoionização não deteta automaticamente todas as fases do óleo, como o aerossol ou o óleo líquido.
Gostaria de verificar se um sistema indicativo de monitorização de vapor de óleo residual é adequado para a sua instalação? Marque uma consulta de aconselhamento personalizada.

| CENÁRIO | PERMITIDO |

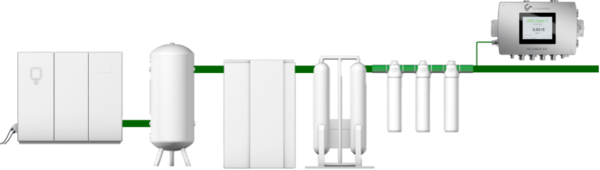

(1) Compressor, (2) Tanque, (3) Secador de refrigeração, (4) Secador de adsorção, (5) Fase de filtragem incl. Act. Carbono | |

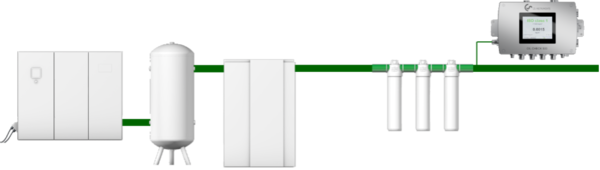

(1) Compressor, (2) Tanque, (3) Secador de refrigeração, (4) Fase de filtragem com carvão ativado | |

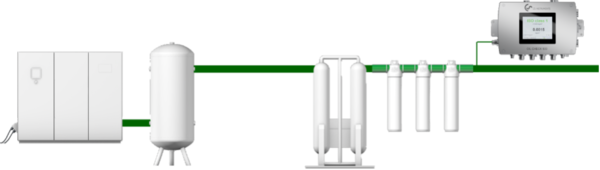

(1) Compressor, (2) Tanque, (3) Secador de adsorção, (4) Fase de filtragem com carvão ativado | |

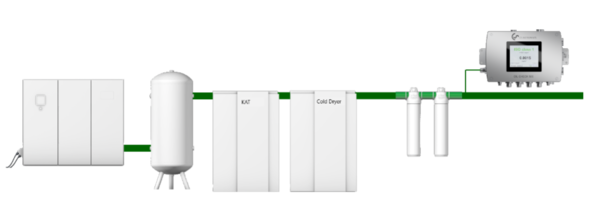

(1) Compressor, (2) Tanque, (3) Catalisador, (4) Secador de refrigeração, (5) Fase de filtragem | |

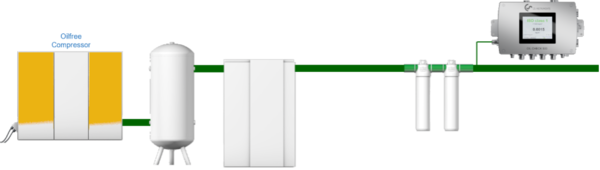

(1) Compressor isento de óleo, (2) tanque, (3) Secador de refrigeração, (4) fase de filtragem |
| CENÁRIO | NÃO PERMITIDO |

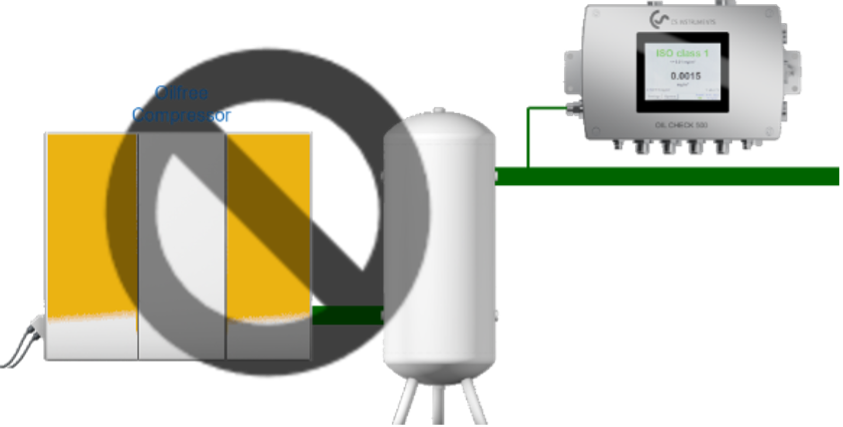

(1) Compressor sem óleo, (2) Reservatório, (3) OIL CHECK 500 | ![]() |
(1) Compressor, (2) Tanque, (3) OIL CHECK 500 | ![]() |
Gostaria de monitorizar continuamente a qualidade do seu Ar Comprimido?
Com o OIL CHECK 500, pode monitorizar continuamente a Qualidade do seu ar comprimido e garantir que a sua produção cumpre sempre os mais elevados padrões. Pode encontrar mais informações na página do produto ou contactar-nos para uma consulta pessoal e soluções personalizadas para a monitorização do seu ar comprimido. Tome agora a iniciativa e optimize os seus processos de produção!
