VA 500 - Sensor de caudal de ar comprimido e gases
VA 500 - Sensor de caudal de ar comprimido e gases. Interface RS 485, Modbus RTU, Saída analógica de 4...20 mA para m³/h, saída por impulso por m³.
Dispositivos de fluxo e sistemas de medição de fluxo para ar comprimido e gases
Os medidores de fluxo de ar e os medidores de fluxo de massa dos instrumentos CS funcionam de acordo com o princípio de medição calorimétrica. Isto significa que, enquanto mede o fluxo de massa térmica ou o fluxo de volume padrão, não é necessária nenhuma compensação de temperatura e pressão adicional. O volume padrão é uma unidade volumétrica comum usada para comparar quantidades de gás em diferentes pressões e temperaturas. Para atender a vários padrões, as condições de referência podem ser definidas diretamente na exibição do medidor de fluxo. Assim, nossos medidores de fluxo fornecem medição de consumo e fluxo dentro do padrão que nossos clientes desejam usá-los.
Se você precisar de mais conselhos, entre em contato conosco e nós o ajudaremos a encontrar o medidor de fluxo correto para seu cenário de aplicação individual.
%contagem% produtos
Mais
VA 520 - Sensor de caudal com secção de medição integrada
VA 520 - Sensor de caudal com secção de medição integrada para ar comprimido e gases. Os mais recentes instrumentos de avaliação eletrónica registam todos os valores medidos digitalmente.
VA 550 - Sensor de caudal
Sensor de caudal VA 550 para aplicações industriais pesadas Ar comprimido e gases. A versão ATEX está disponível para aplicações em áreas explosivas.
VA 570 - Sensor de caudal com secção de medição
VA 570 sensor de caudal com secção de medição integrada. As secções de medição estão disponíveis na versão com flange ou com R. ou NPT.
VA 521 - Medidor de vazão em linha compacto para ar comprimido e outros tipos de gases.
O dispositivo ideal para monitorar energia em ar comprimido e outros sistemas de gás com muitos consumidores.
VA 525 - Medidor de vazão em linha compacto para ar comprimido e nitrogênio
O dispositivo ideal para monitoramento de energia em ar comprimido ou nitrogênio com muitos consumidores.
VD 500 - Sensor de fluxo para ar comprimido úmido
Para medição imediatamente a jusante do compressor em ar úmido até +180 °C
VU 570 - Sensor ultrassônico Vortex para medição de vazão
Para gases técnicos e gases mistos - independente da composição do gás
VX 570 - Sensor de vórtice para medição de vazão
para gases técnicos, gases mistos - também com composição variável, vapor e líquidos
Acessórios
Secções de medição para medições exatas
Secção de medida feita de aço inoxidável 1.4301 incl. válvula de esfera, até DN 65 (R2 1/2 ") com rosca externa, a partir de DN 80 com flange com rebordo de solda em conformidade com a DIN 2633.
Dispositivo de perfuração para criar um ponto de medição
Por meio de um dispositivo de perfuração especial um ponto de medição com uma válvula de esfera de ½” pode ser facilmente configurado em poucos minutos.
Dispositivo de perfuração para criar um ponto de medição
Por meio de um dispositivo de perfuração especial um ponto de medição com uma válvula de esfera de ½” pode ser facilmente configurado em poucos minutos.

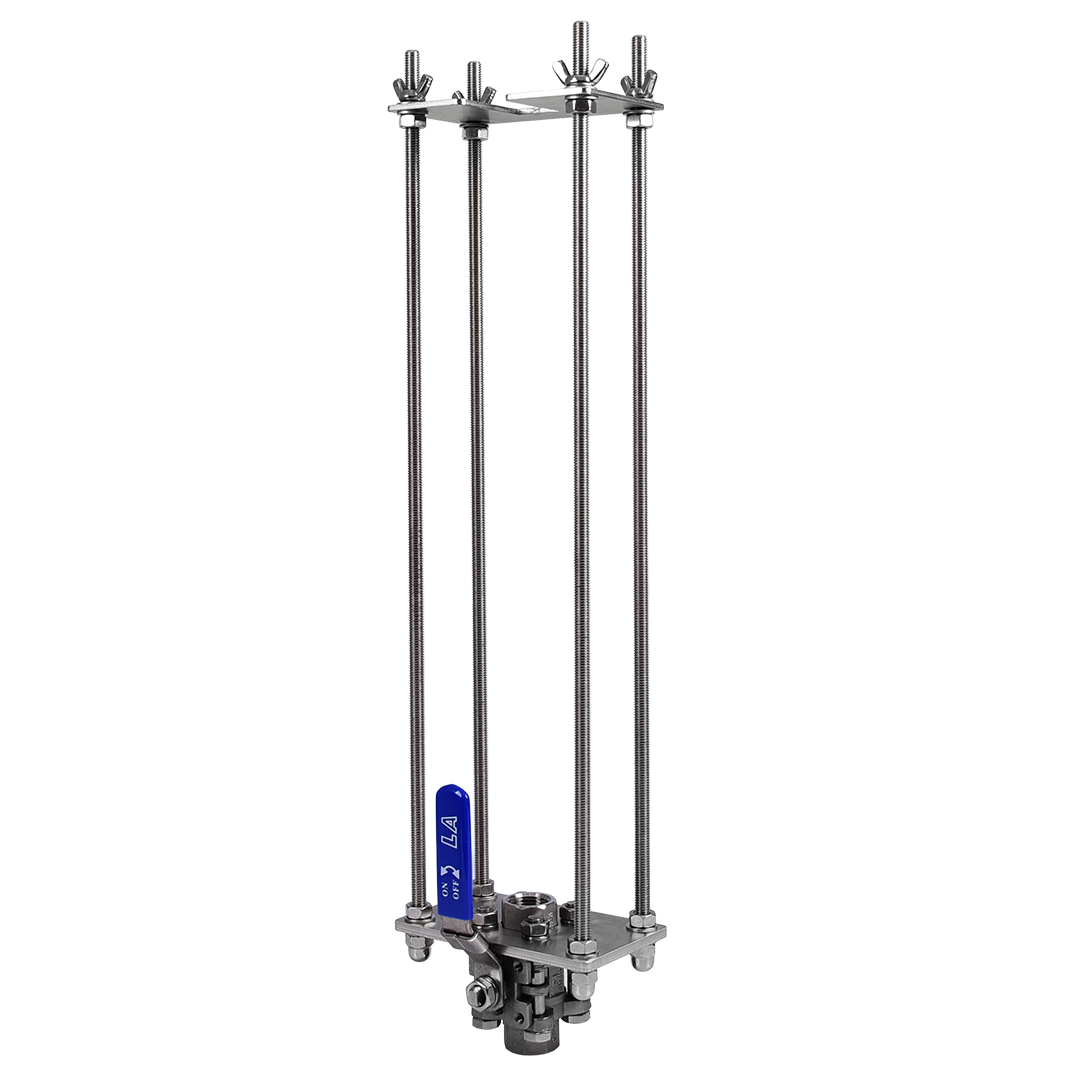

Proteção pressão alta
O dispositivo complementar "proteção pressão alta" serve para uma instalação segura e fixação dos sensores CS VA 500 sob pressão.
Medidor de espessura CS 0495
permite uma medição rápida, fácil e exata da espessura da parede dos tubos.
Os produtos da CS INSTRUMENTS GmbH são líderes no campo da Medição de Consumo e Medição de Fluxo de Gases há anos. Clientes de todo o mundo apreciam o suporte profissional e o espírito de desenvolvimento por trás de nossos produtos. Por meio de subsidiárias internacionais e de uma rede mundial de vendas e serviços em constante crescimento, fornecemos a nossos clientes a mais recente Tecnologia de medição e garantimos um suporte completo e ideal. Para muitas aplicações, oferecemos sistemas especialmente desenvolvidos e testados pelo tempo para Medidores de Consumo e de Fluxo que, em combinação com nossas soluções de software especialmente desenvolvidas, são excepcionalmente eficazes e eficientes.
Sensor de fluxo VA550
Por exemplo, nossos sensores de fluxo VA550 (versão de inserção) e VA570 (versão com Seção de medição integrada) foram desenvolvidos especialmente para aplicações industriais severas. Graças à carcaça de alumínio fundido sob pressão, robusta e resistente a impactos, esses sensores de fluxo podem ser facilmente instalados em ambientes externos (IP65). Também podemos fornecer a Aprovação ATEX ou DVGW mediante solicitação.
Funcionalidade
Todos os nossos Medidores de fluxo funcionam de acordo com o princípio calorimétrico e medem diretamente o fluxo de massa térmica ou o Fluxo volumétrico padronizado. Não é necessária compensação adicional de Temperatura e pressão. O volume padrão é uma unidade comum de medição de volume usada para comparar volumes de gás em diferentes pressões e temperaturas. Para atender a vários padrões, as condições de referência podem ser definidas diretamente na Exibição de todos os nossos sensores. Isso significa que o Medidor de fluxo fornece os Consumidores diretamente no padrão definido. Enquanto a ISO 1217 (1000 mbar, 20 °C) é geralmente usada no setor de ar comprimido, a DIN1343 (1013 mbar, 0 °C) é usada para Gases técnicos.
Tudo isso é muito complicado para você? Não tem problema! Temos certeza de que temos o dispositivo certo para sua aplicação. Basta entrar em contato conosco e teremos prazer em aconselhá-lo individualmente sobre sua aplicação e trabalhar com você para encontrar o dispositivo certo.
Um certificado de calibração de fábrica é sempre incluído em nossos dispositivos. Os certificados ISO, que são rastreáveis ao padrão nacional, também estão disponíveis como opção. Em contraste com muitos outros métodos de medição, a perda de pressão causada pela nossa medição de vazão é insignificante.
Cada medidor de vazão pode ser equipado com várias interfaces e, assim, garante a conexão com a sua tecnologia de controle, Registrador de dados ou dispositivos de avaliação. Essas interfaces incluem, por exemplo, 4...20mA, pulso, Modbus RTU, M-Bus ou Ethernet.
- Ar / Ar comprimido
- Dióxido de carbono (CO2)
- Óxido nitroso (N2O)
- Nitrogênio (N2)
- Oxigênio (O2)
- Propano (C3H8)
- Argônio (Ar)
- Hidrogênio (H2)
- Gás natural / Biogás
- Hélio (He)
- Metano (CH4)
- Vácuo
É bom saber
Além da Medição de fluxo, nossos sensores também podem ser usados para medir as quantidades de vazamento. Isso fornece ao usuário informações sobre possíveis economias de energia. A versão de inserção é o Medidor de fluxo ideal para tubulações existentes de Ar comprimido e gás e pode ser facilmente instalada e removida sob Pressão por meio de uma Válvula esférica de ½". O Sensor de fluxo está disponível com diferentes comprimentos de eixo e também pode ser usado em tubulações muito grandes > DN 1000 ou dutos retangulares.
