Flowmeter voor de verbruiksmeting van perslucht en gas

De producten van CS INSTRUMENTS GmbH zijn al jaren toonaangevend op het gebied van verbruiksmeting en debietmeting van gassen. Klanten over de hele wereld waarderen de professionele ondersteuning en de innovatieve geest die achter onze producten schuilgaat. Via internationale dochterondernemingen en een voortdurend groeiend, wereldwijd verkoop- en servicenetwerk voorzien wij onze klanten van de nieuwste meettechnologie en zorgen wij voor een optimale totaalbegeleiding. Voor talrijke toepassingen bieden wij speciaal ontwikkelde en beproefde systemen voor verbruiks- en debietmeting, die in combinatie met onze speciaal ontwikkelde softwareoplossingen zowel uniek effectief als efficiënt zijn.

Onze volumestroomsensoren werken volgens verschillende fysische meetprincipes en maken zo een nauwkeurige meting van de volumestroom, de massastroom of de gestandaardiseerde volumestroom mogelijk voor talrijke gastoepassingen. Elk meetprincipe biedt specifieke voordelen om voor verschillende eisen de optimale oplossing te bieden:

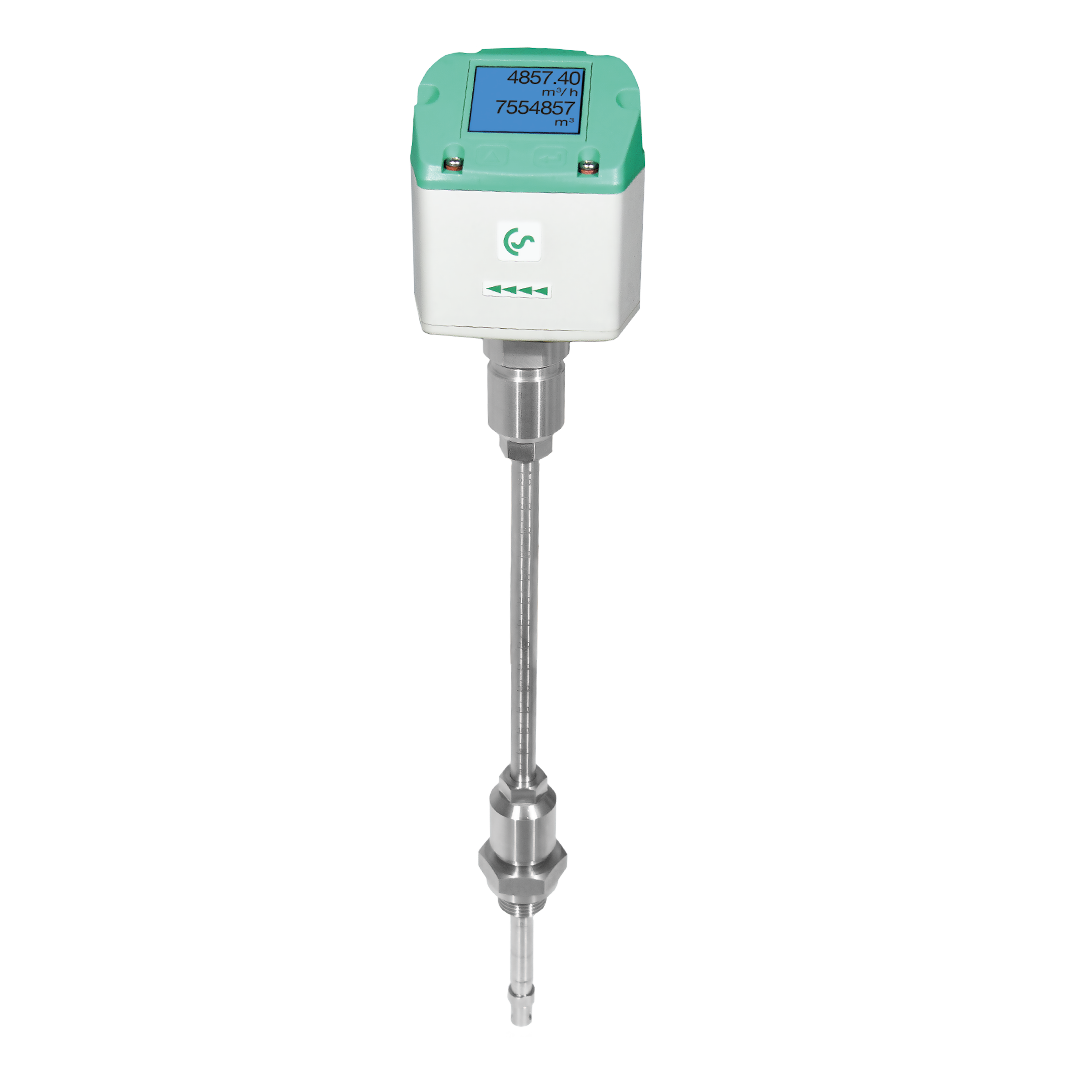

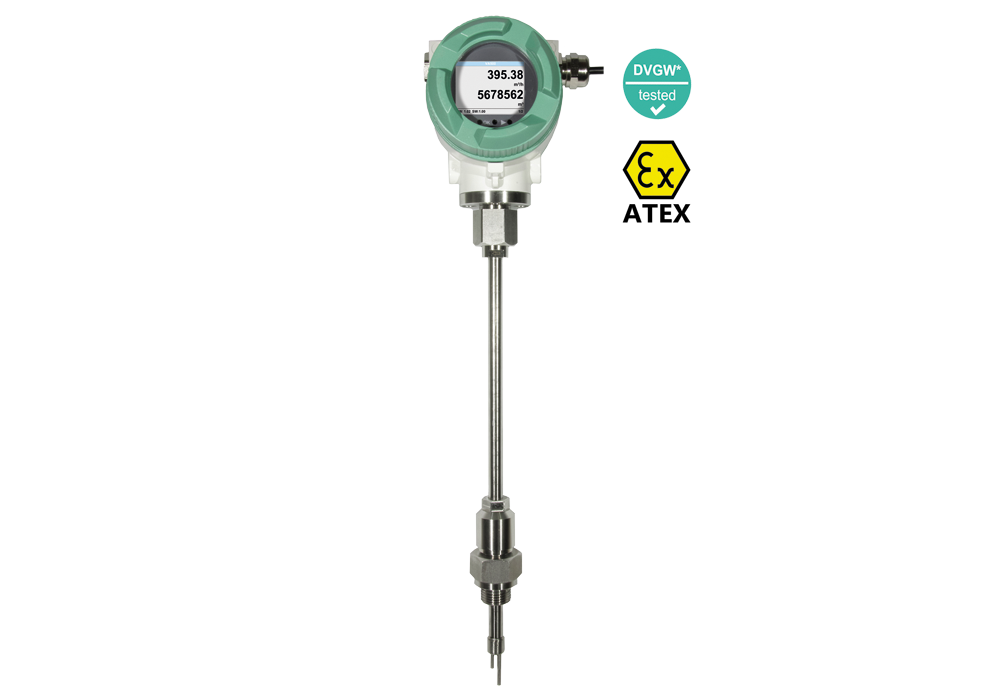

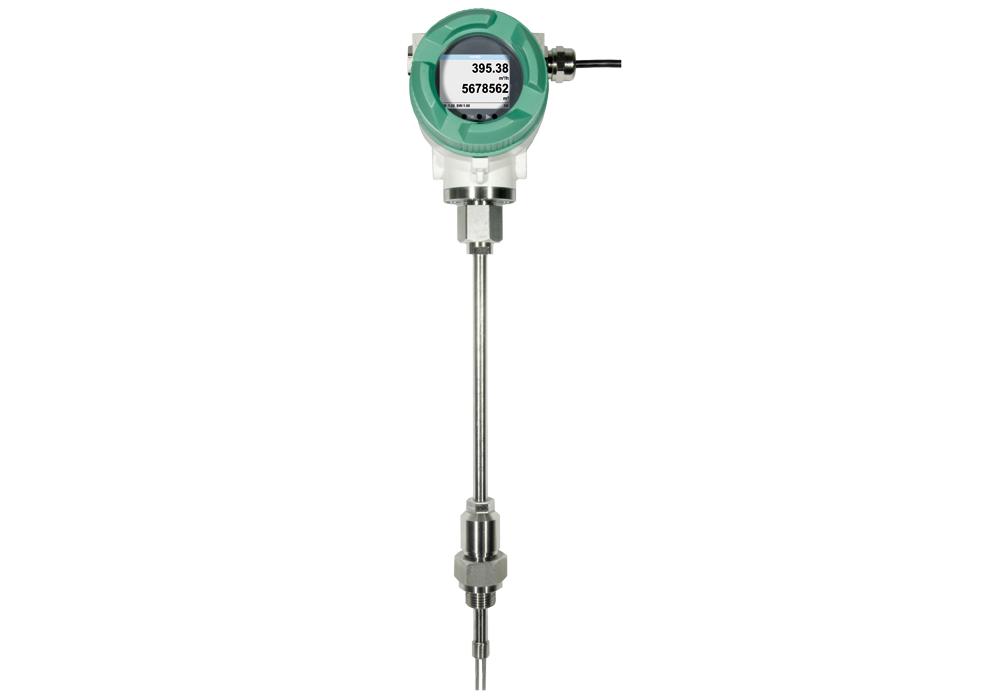

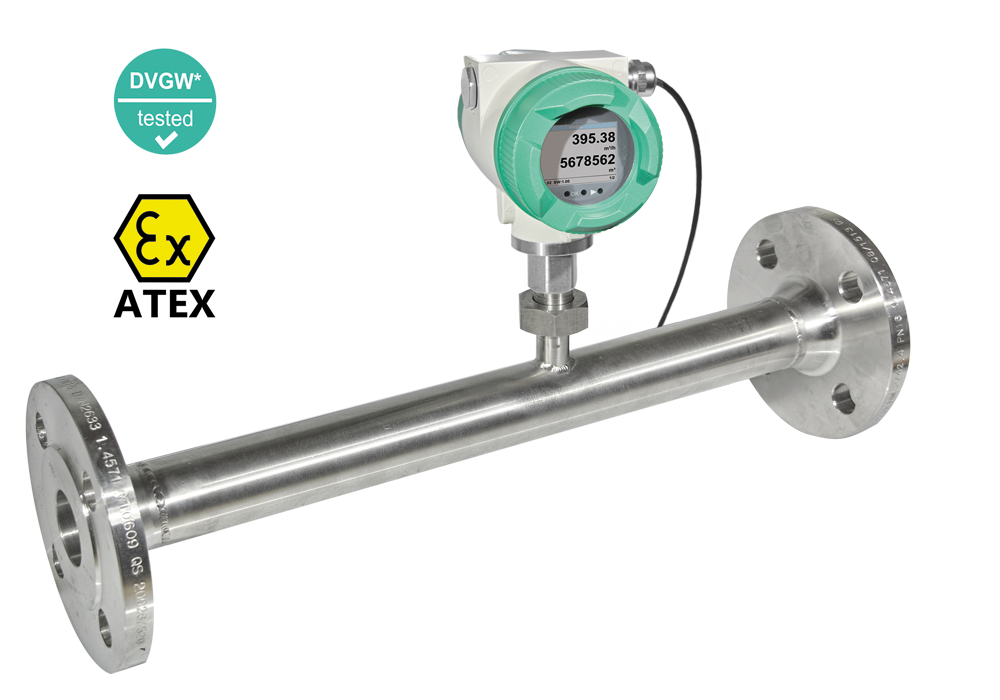

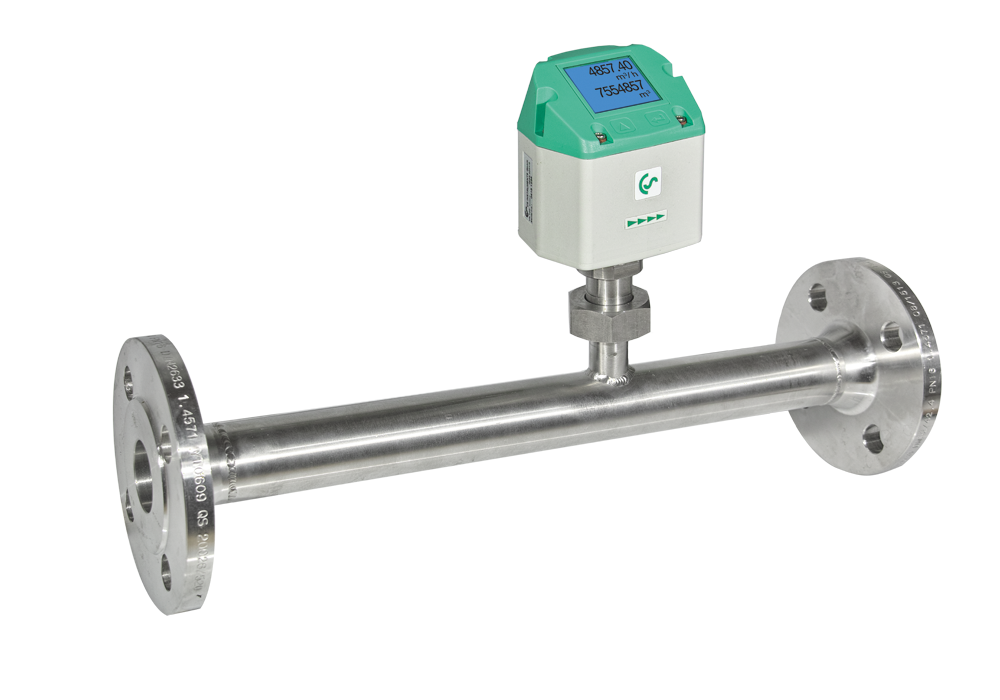

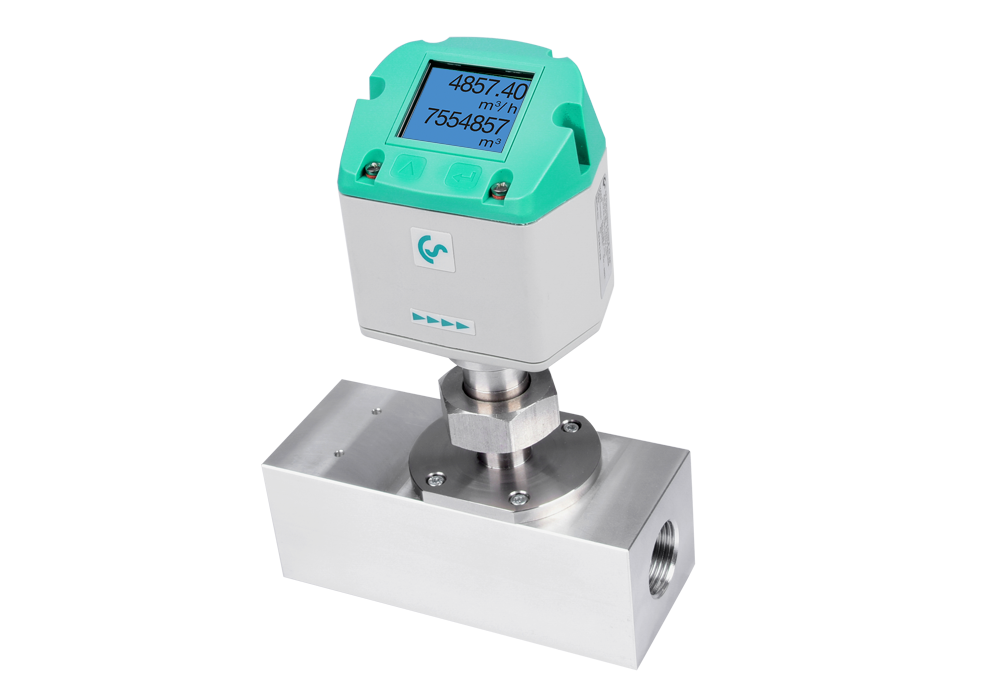

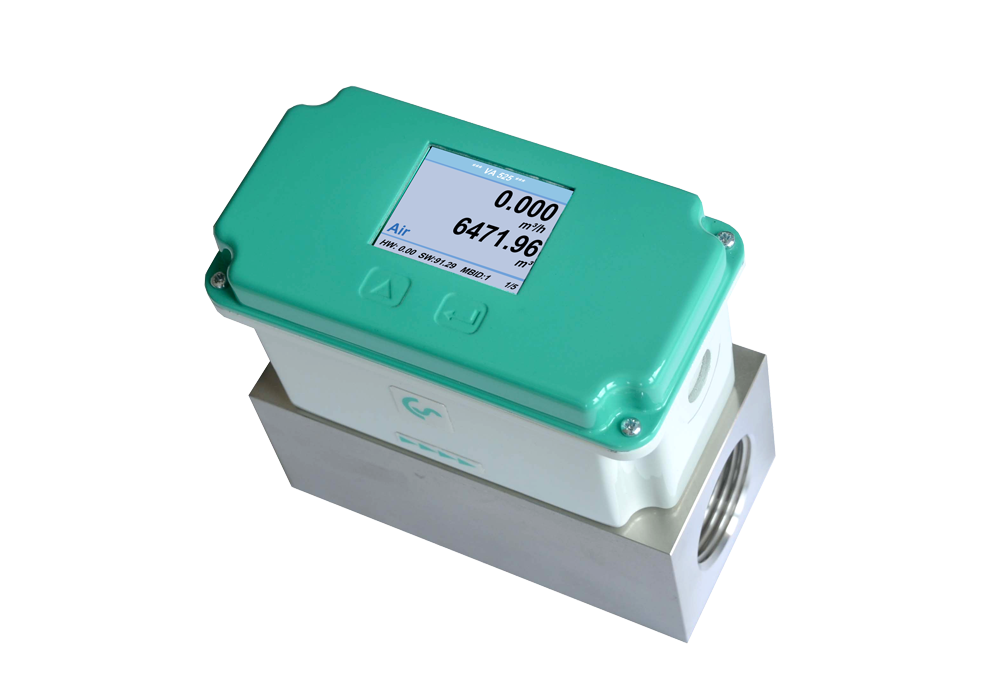

• Thermische massastroommeters (VA-serie): De VA-serie maakt gebruik van het calorimetrische principe, waarbij een verwarmde sensor het warmteverlies in de gasstroom meet om de massastroom direct te berekenen. Dit type sensor biedt een hoge nauwkeurigheid bij zowel zeer kleine als grote volumestroomhoeveelheden, zonder extra druk- en temperatuurcompensatie. With calorimetric flowmeters, even the smallest stroomsnelheden vanaf 0,1 m/s can be measured with high accuracy. Ideal for detecting the smallest leaks in pressure conduits or gas conduits up to high-speed applications of 223 m/s, according to ISO 1217.
• Drukverschilsensoren (VD-serie): De VD-serie meet de drukval over een meetobstakel in het stromingspad en voert daaruit de stroomsnelheid uit. Naast de klassieke insteektype sensoren is hier ook de venturi-techniek beschikbaar, waarbij een speciale venturibuis wordt gebruikt voor nauwkeurige metingen bij hoge stroomsnelheden. CS INSTRUMENTS maakt gebruik van unieke, speciale drukverschilsensoren die al vanaf 2 m/s nauwkeurige meetresultaten opleveren. De meetbereikverhouding (turndown) bedraagt 1:130, waardoor de VD-serie bij uitstek geschikt is voor lage, gemiddelde tot hoge stroomsnelheden, hoge drukken en toepassingen met gasmengsels, waterstof, CO₂ en vochtige en natte perslucht. De VD-serie onderscheidt zich door een hoge nauwkeurigheid van < 0,5 % van de gemeten waarde over een extreem groot meetbereik en wordt ingezet als referentiemeetinstrument
• Vortex debietmeters (serie VU en VX): De vortex debietmeters van de series VU en VX maken gebruik van het vortex-principe voor een nauwkeurige debietmeting en zijn ideaal voor hoge stroomsnelheden, gasmengsels, stoom en hoge drukken. Het meetprincipe is onafhankelijk van druk en temperatuur, wat zorgt voor extra stabiliteit.

De vortex-sensoren (VU en VX) en de drukverschilsensoren (VD-serie) zijn uitgerust met geïntegreerde temperatuur- en drukmeting, zodat de massastroom of de gestandaardiseerde volumestroom direct wordt berekend. Hierdoor is een eenvoudige inbouw in de leiding mogelijk, zonder dat een externe debietcalculator nodig is.

Normvolume en aanpasbare referentieomstandigheden

Het normvolume is een volume-eenheid die het mogelijk maakt om gashoeveelheden bij verschillende drukken en temperaturen met elkaar te vergelijken. Bij al onze sensoren kunnen de referentieomstandigheden flexibel op het grafische display worden ingesteld om gestandaardiseerde volumestromen volgens gangbare normen weer te geven (ISO 1217 voor perslucht en DIN 1343 voor technische gassen). Dit garandeert een betrouwbare, aan de normen conforme verbruiksweergave.
