Ультразвуковая камера позволит вам найти утечки сжатого воздуха гораздо быстрее, чем традиционные течеискатели, и вот как она работает:

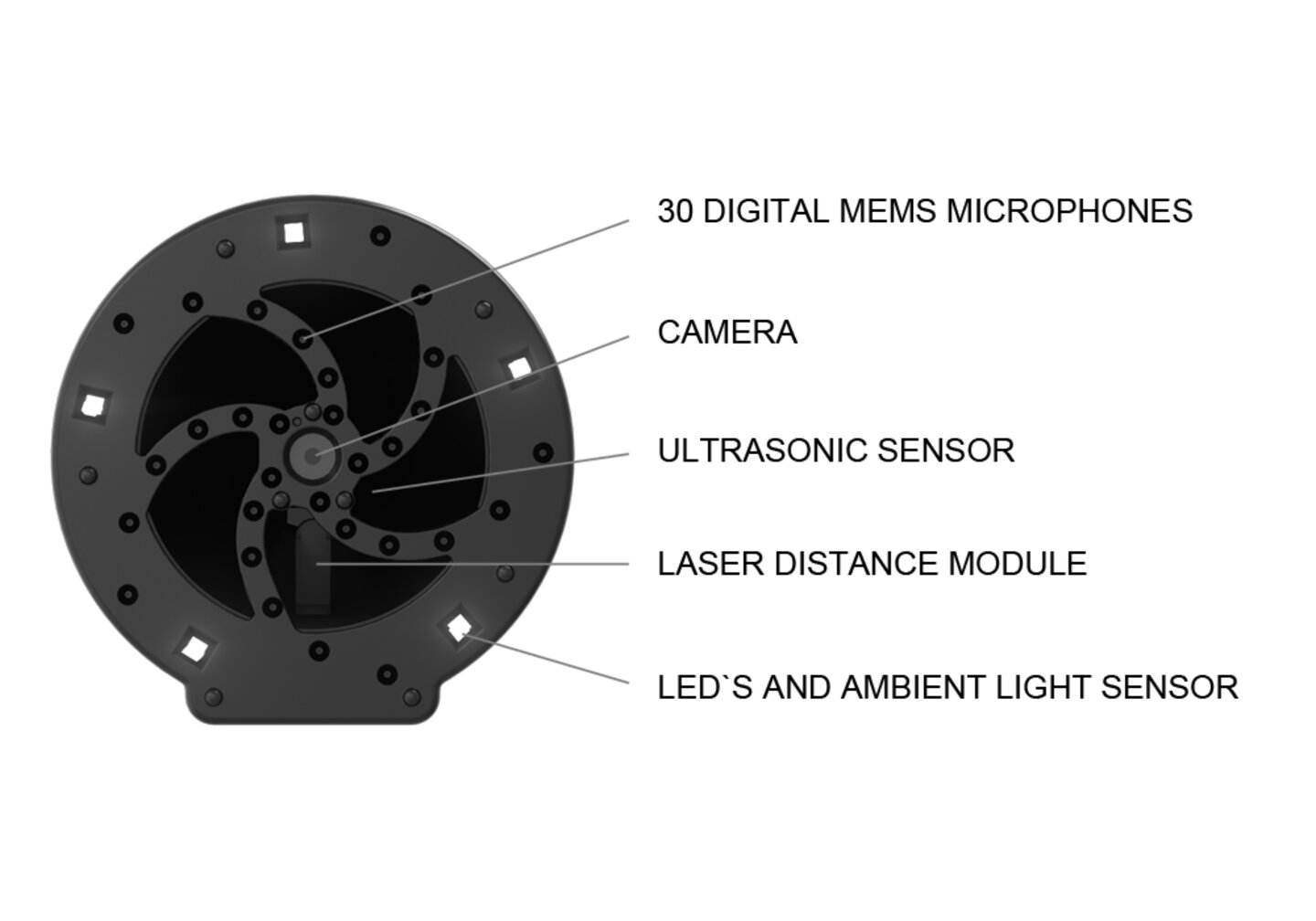

Ультразвуковая камера использует 32 цифровых мема, камеру, ПЛИС и процессор для расчета ультразвуковой карты. Используемый алгоритм называется формированием луча и основан на функции задержки и суммы. Каждый пиксель ультразвуковой карты рассчитывается очень быстро и передается на LD 500.

Ультразвуковая камера измеряет ультразвук, возникающий при утечках сжатого воздуха, пара, газа, вакуума, а также при частичных разрядах на изоляторах, трансформаторах, распределительных устройствах, высоковольтных линиях (коронный эффект). Неслышимый человеческим ухом ультразвук визуализируется на дисплее прибора, усиливается и смешивается в слышимый диапазон звуковых частот с помощью LD 500 и.

Стандартная процедура «проверки утечек сжатого воздуха»

1. Однократная настройка течеискателя LD 500/LD 510 (указание рабочих часов и цены сжатогого воздуха)

2. Обнаружение и документирование всех утечек – от компрессорной станции и распределительных трубопроводных систем до мест использования

3. Импорт данных в программное обеспечение «CS Leak Reporter» и составление автоматических отчетов

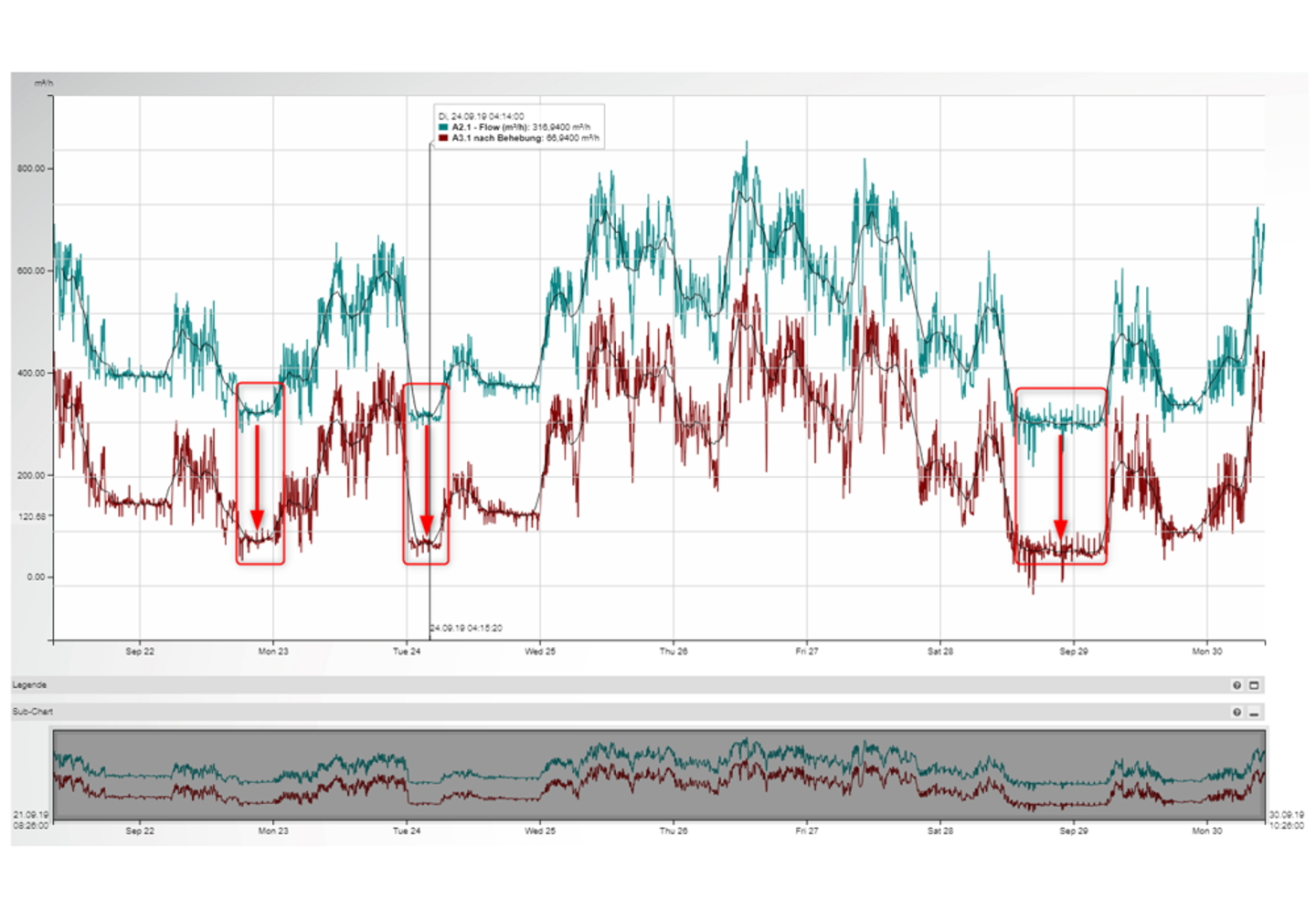

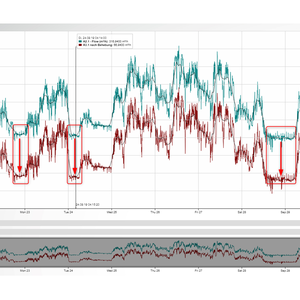

На представленном графике показан профиль расхода воздуха, измеренный за ресивером фармацевтической компании в течение примерно 10 дней.

Зеленая кривая соответствует реальному измеренному профилю объемного расхода (скользящее среднее), а красная - профилю объемного расхода после "смоделированного" устранения утечки.

Как видно, вся кривая смещается вниз.

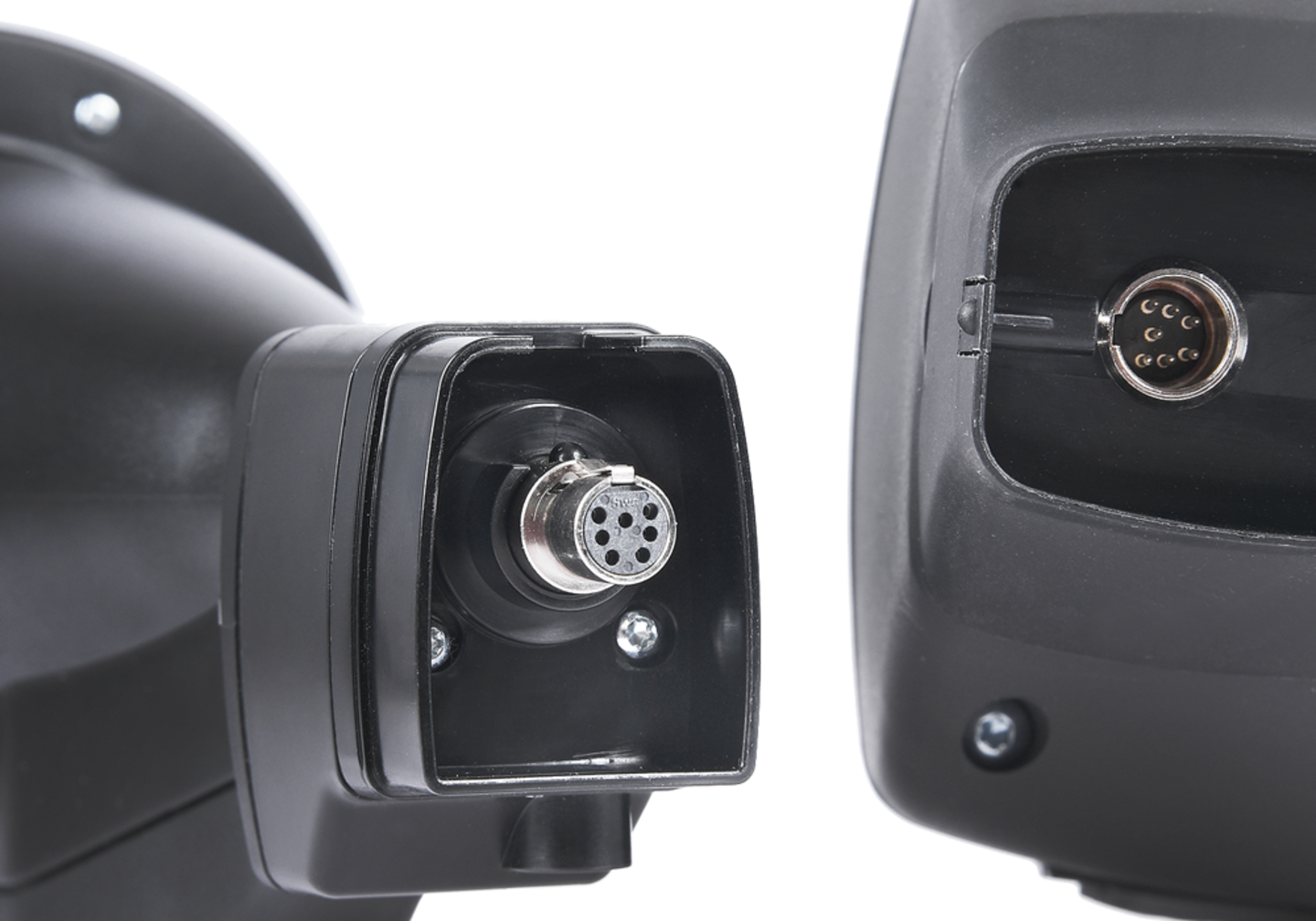

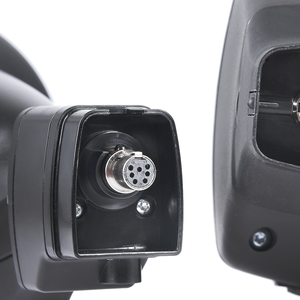

Механический интерфейс ультразвуковой камеры идентичен обычной акустической трубе. Поэтому она может быть подключена аналогично ранее приобретенным LD 500 / LD 510.

Для того чтобы LD 510 / LD 500 могли обмениваться данными с прибором по цифровому протоколу, необходимо, чтобы основная плата была "интеллектуальной". Течеискатели, приобретенные после августа 2020 года, должны быть "интеллектуальными", устройства, приобретенные ранее, могут получить обновление аппаратной части дополнительно.

Затем требуется только обновление программного обеспечения - чтобы течеискатели могли обмениваться данными с ультразвуковой камерой и интерпретировать их.

Не стесняйтесь присылать нам свой серийный номер, чтобы мы могли оказать вам наилучшую поддержку!

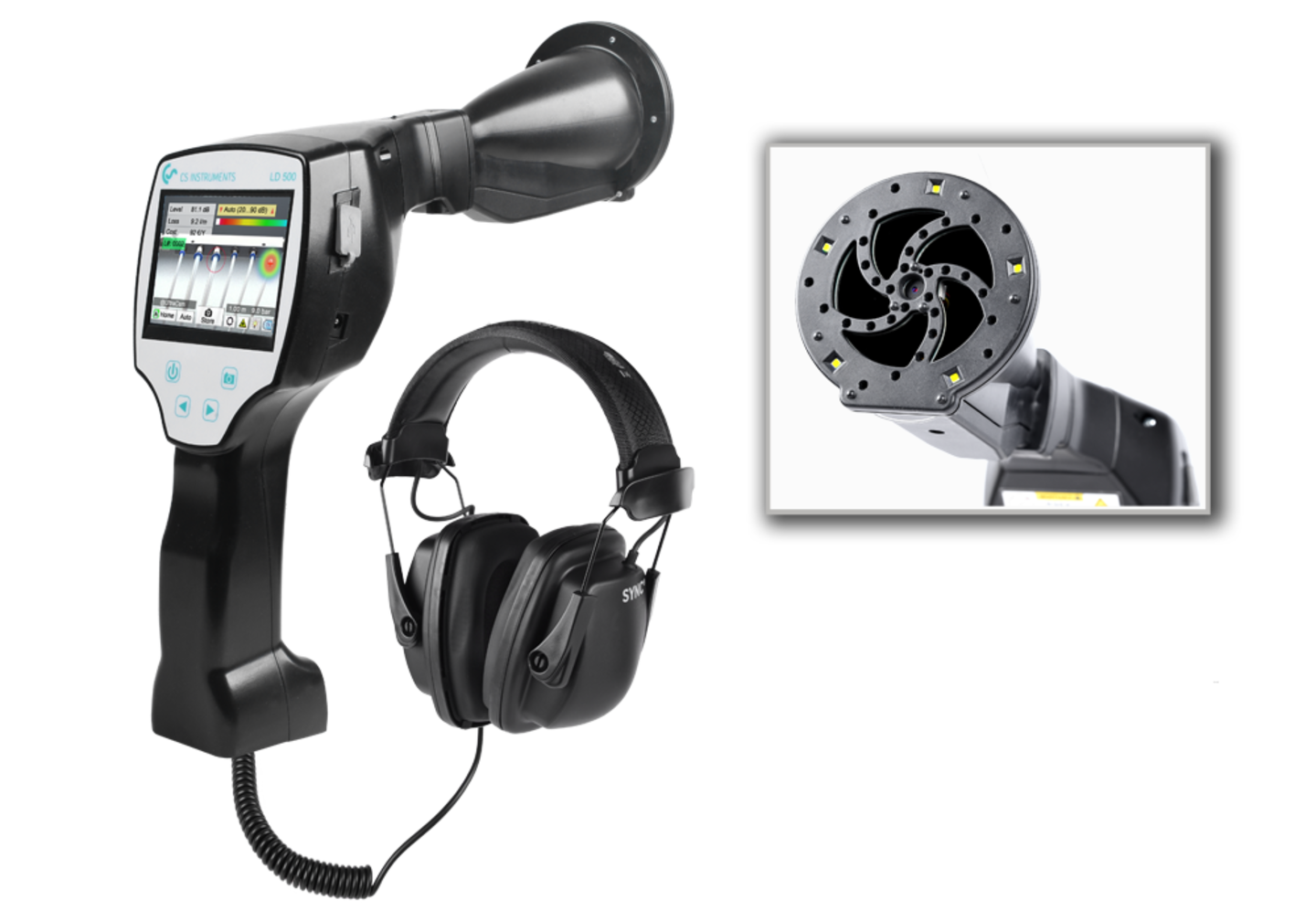

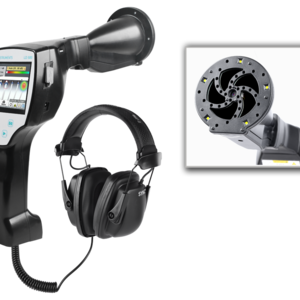

Ультразвуковая камера UltraCam LD 500/510

Точно показывает на экране места утечек сжатого воздуха и значительно облегчает поиск утечек. – даже в жестких условиях эксплуатации!

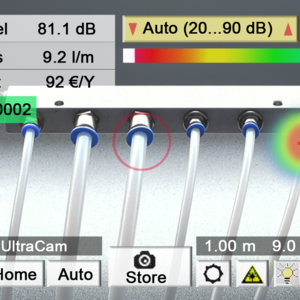

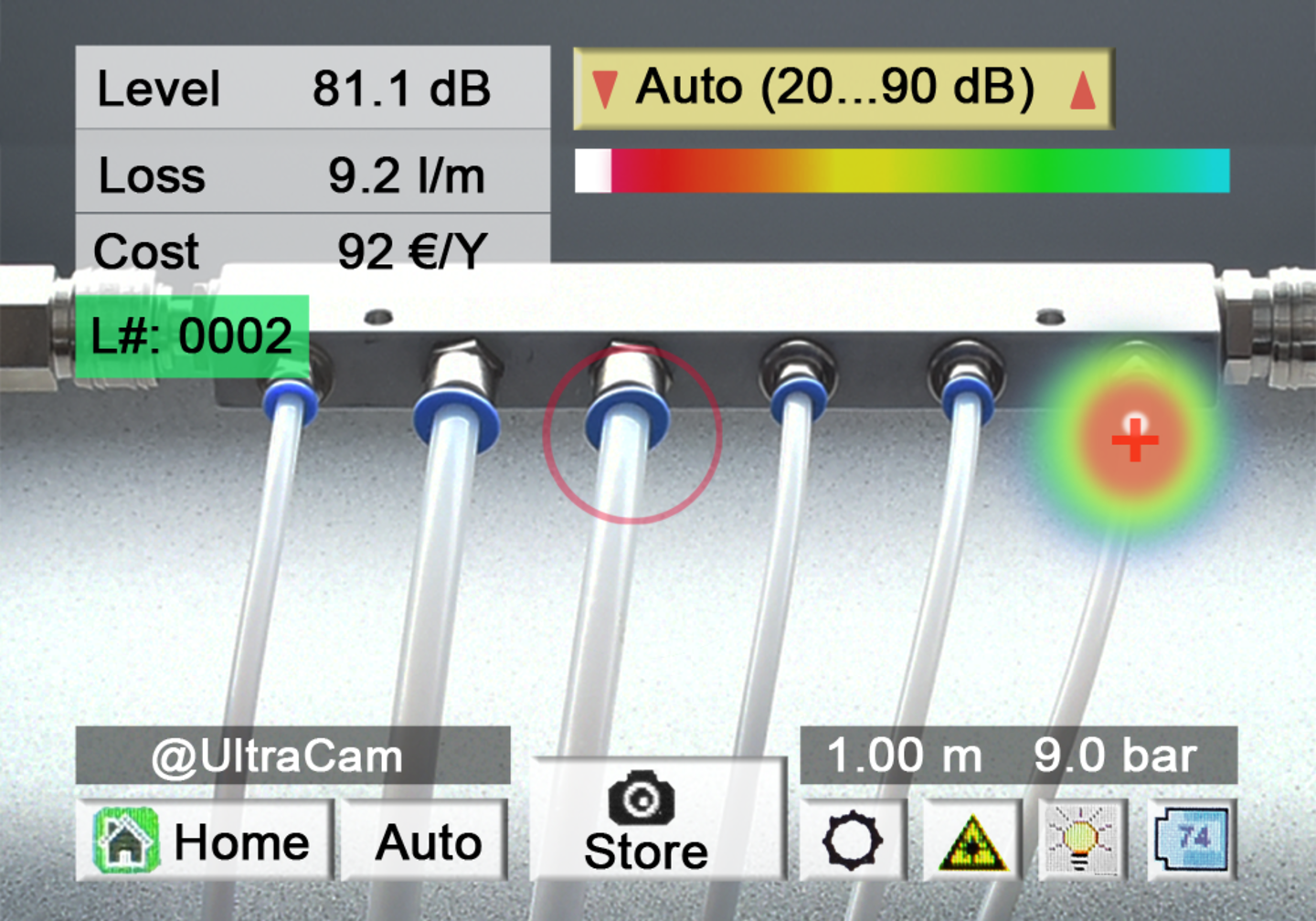

показывает место утечки на экране
Поиск утечек в процессе производства без остановки работы установки
очень интуитивно понятен и не требует обучения!
позволяет услышать место утечки сжатого воздуха и в наушниках
5 светодиодов и датчик внешней освещенности для интеллектуального освещения в темных помещениях
Функция оценки утечек (л/мин или см3) и (стоимость в год)
Время работы LD 500/ LD 510 составляет 7 часов
Самая легкая акустическая камера на рынке весом 600 г
может быть подключен к существующим LD 500/ LD 510

добавить к запросу Удалить из блокнота

Подробности

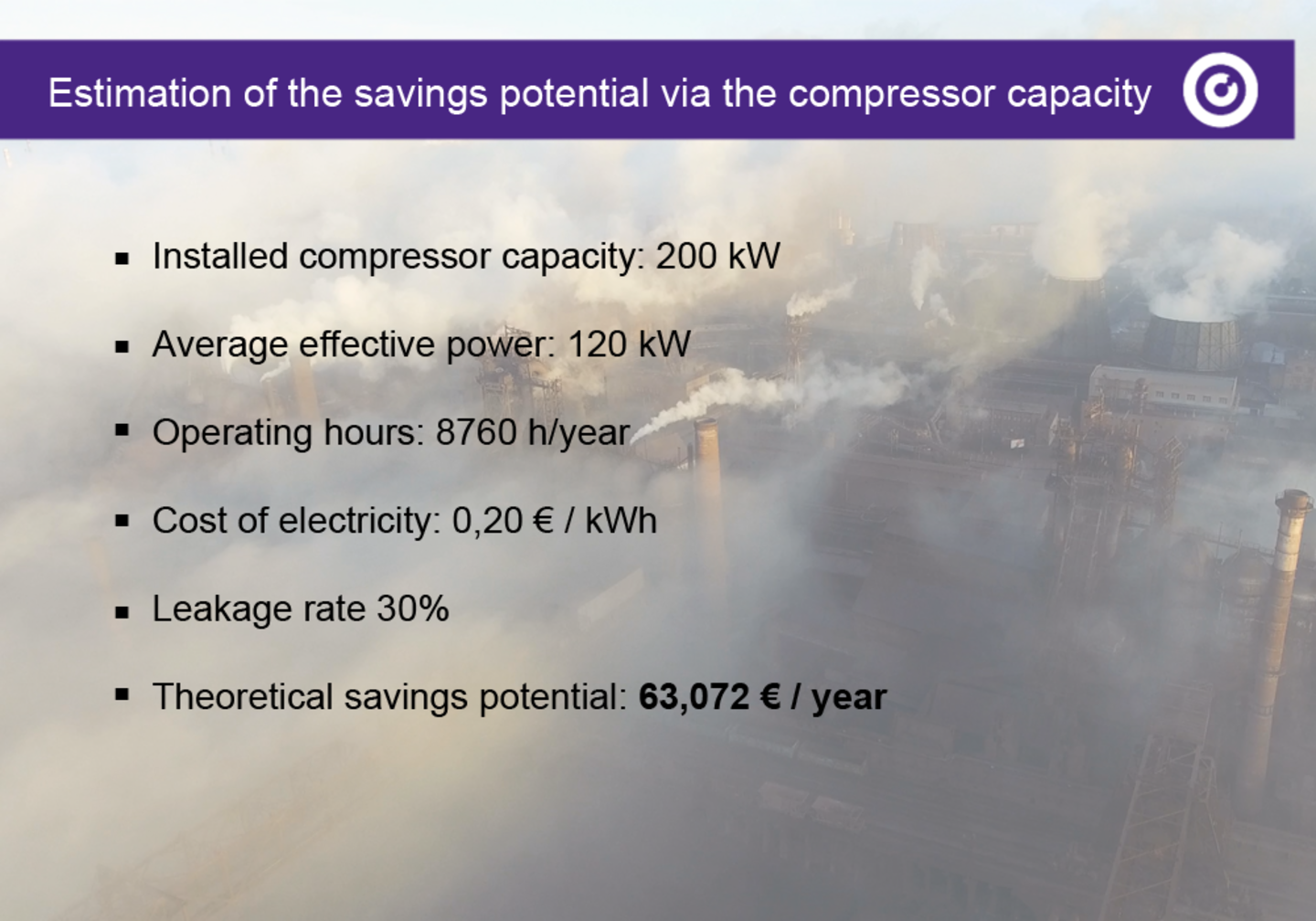

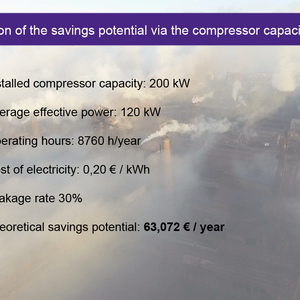

В промышленно развитых странах на выработку сжатого воздуха расходуется около 10% от общего потребления электроэнергии в промышленности, а в Германии этот показатель достигает 14%. Утечки являются основным фактором потерь энергии, и в большинстве систем сжатого воздуха потери составляют от 20% до 40%, а в плохих системах даже более 60%. Устранение утечек сжатого воздуха является наиболее эффективным мероприятием для снижения энергопотребления.

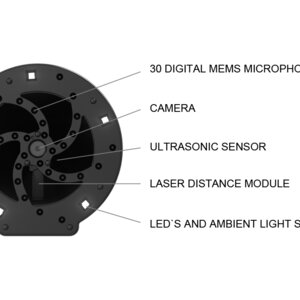

Ультразвуковая камера позволит вам найти утечки сжатого воздуха гораздо быстрее, чем традиционные течеискатели, и сделает этот процесс гораздо более интуитивным и простым. Вот как это работает: Ультразвуковая камера использует 30 цифровых мемов, ПЛИС и процессор для расчета ультразвуковой карты. Используемый алгоритм называется формированием луча. LD 500 автоматически выводит наложенное изображение на дисплей пользователя.

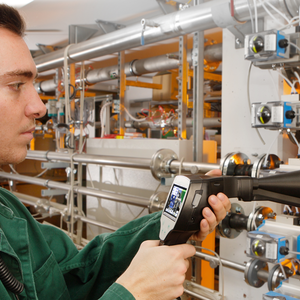

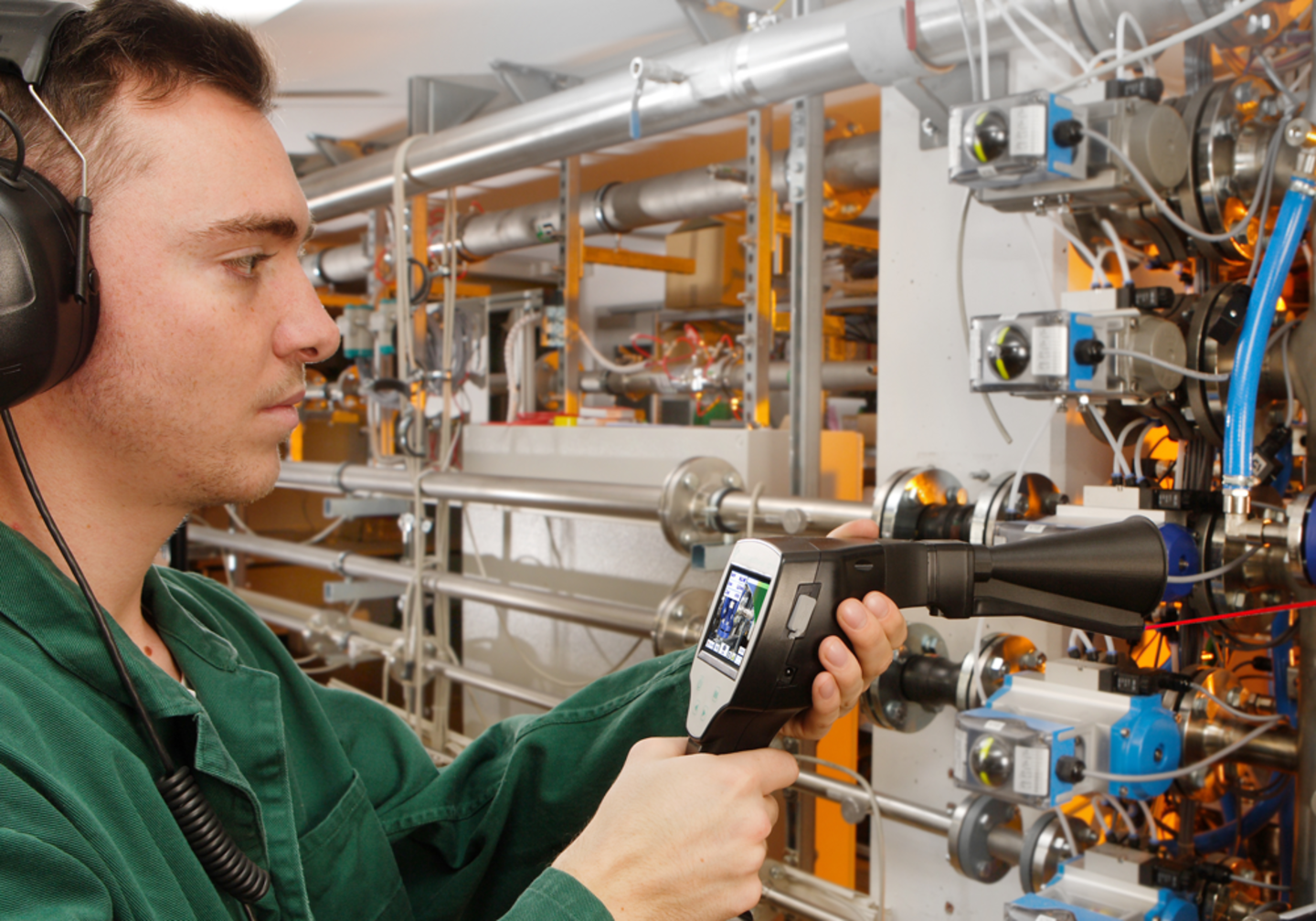

Поиск утечек - это постоянный марафон, а не один спринт. Благодаря небольшому весу (600 г) и длительному времени автономной работы (7 часов) LD 500/ LD 510 был создан для поиска утечек сжатого воздуха в течение всего дня. Кроме того, кобура поддерживает пользователя, поскольку вес прибора не нужно носить с собой все время, и дает ему дополнительную свободную руку в случае необходимости.

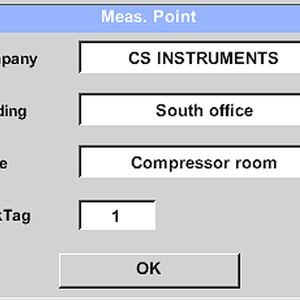

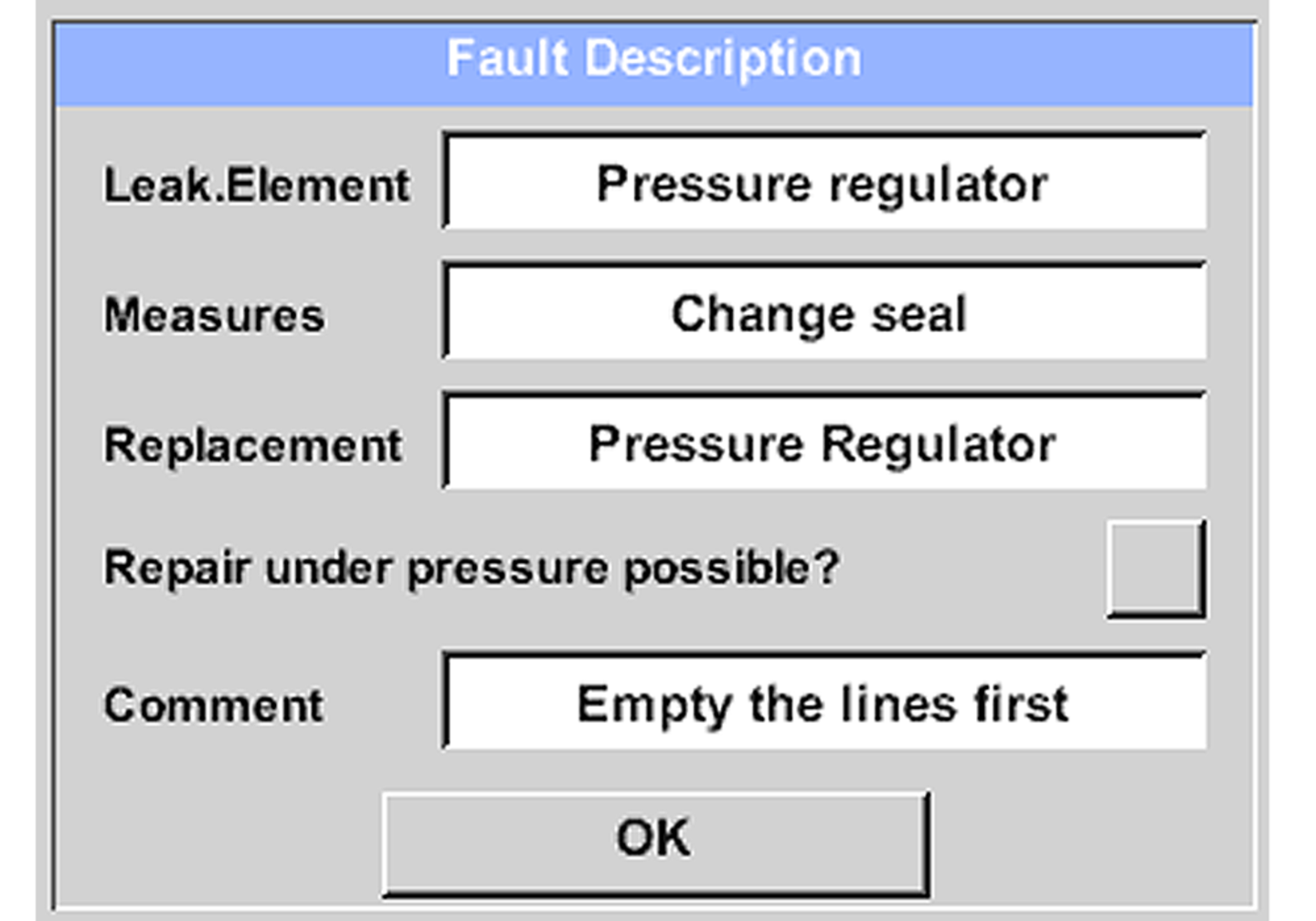

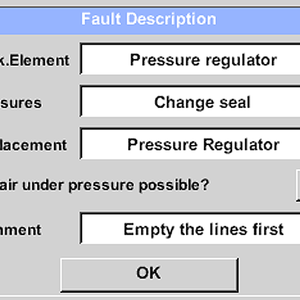

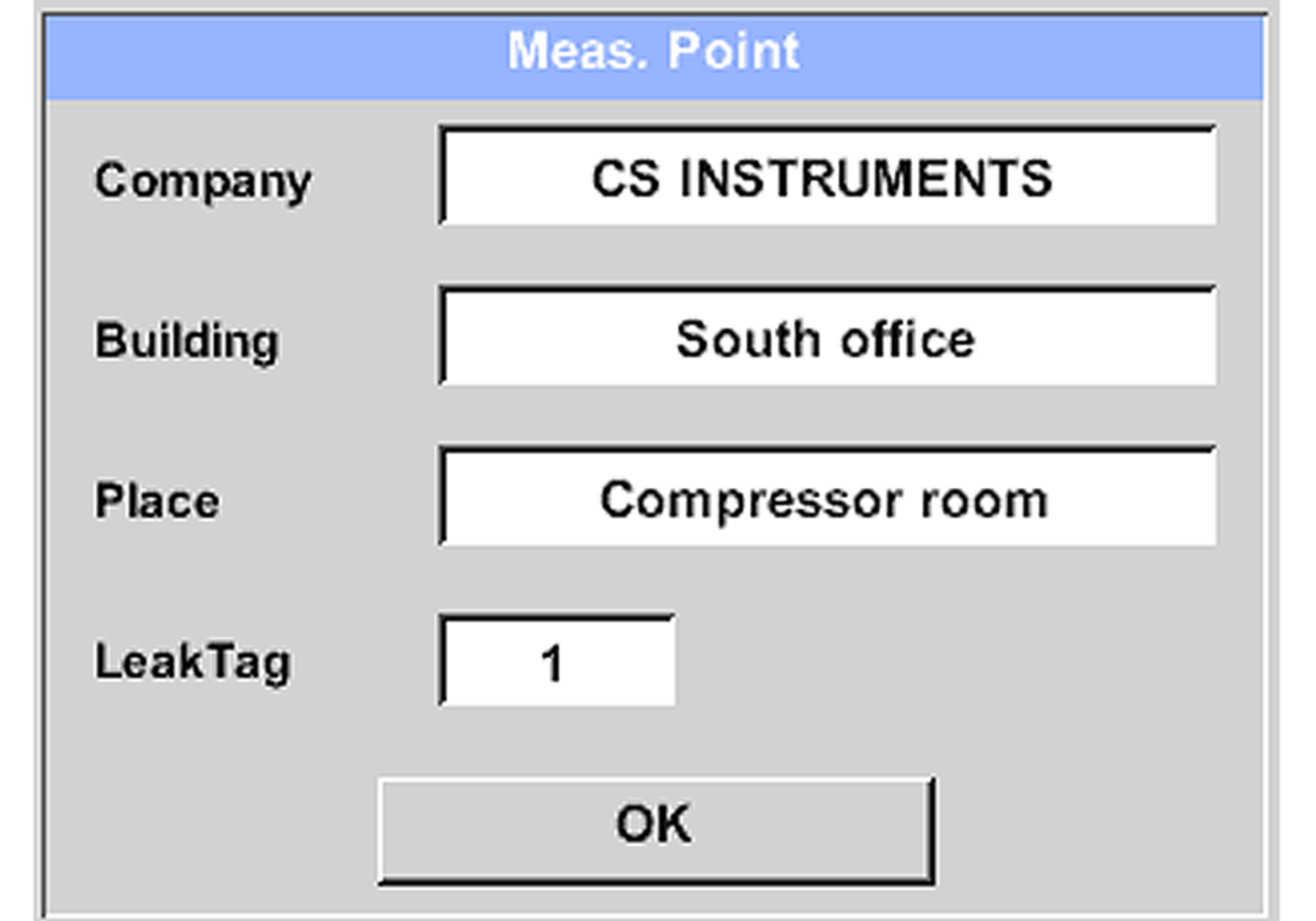

Для снижения энергопотребления необходимо также устранять утечки сжатого воздуха. Для определения приоритетов и планирования ремонта необходимо хранить информацию непосредственно в месте утечки. LD хранит

где находится утечка?
что нужно сделать, чтобы исправить ситуацию?
Каковы предполагаемые затраты на устранение каждой утечки?
изображение утечки, показывающее протекающий элемент

Сформированные данные аудита, включающего в себя иногда несколько сотен утечек, могут управляться локально или в режиме онлайн с помощью программного обеспечения Leak Reporter. Всего несколькими щелчками мыши можно автоматически отчеты об утечках (PDF, CSV) может быть сгенерирован с указанием всей важной информации о каждой утечке и титульным листом с общим обзором.

Короткий ответ: Да! Вам придется обновить программное обеспечение вашего LD и, в конечном счете, нам придется заменить материнскую плату.
За более подробной информацией обращайтесь к нам напрямую!

Информационный лист

Спецификация UltraCam LD 500/510

Инструкция по эксплуатации

Руководство по эксплуатации - LD 500 Руководство по эксплуатации - LD 500 (краткая версия) Руководство по эксплуатации - Программное обеспечение CS Leak Reporter Руководство по эксплуатации - Облачное решение CS Leak Reporter

Скачать

Scientific_paper_Leakage_USA.pdf Scientific_paper__Leakage_TR.pdf Scientific_paper_Leakage_SE.pdf Fachaufsatz_Leckage_DE.pdf ISO_50001_Beispielbericht.pdf Техническая статья на тему измерения утечек в сжатом воздухе Образец отчета по стандарту ISO 50001 Scientific_paper_Leakage_ESP.pdf Scientific_paper_Leakage_FR.pdf Scientific_paper_Leakage_IT.pdf

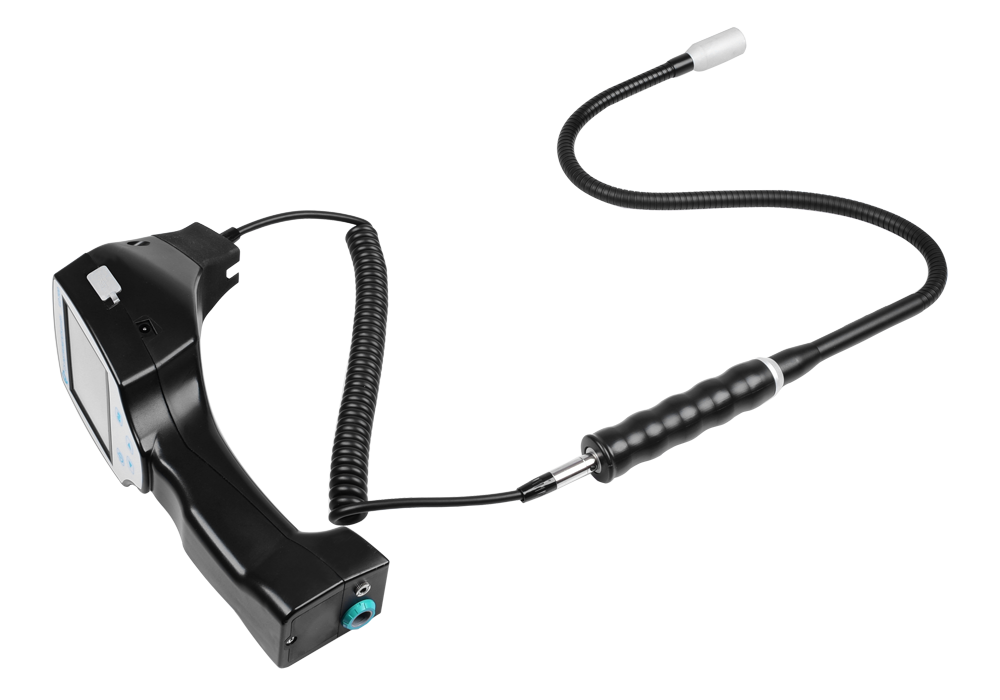

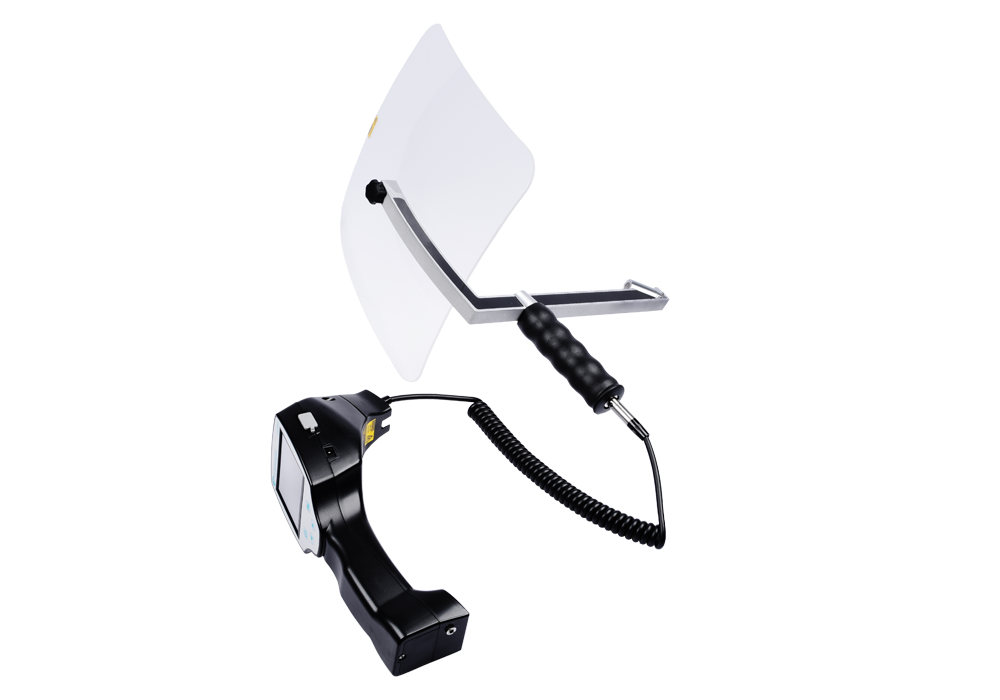

Течеискатели LD 500/LD 510

Благодаря встроенной камере и доступным аксессуарам наш базовый набор для поиска утечек позволяет не просто искать места утечек, но и производить расчет объемов и стоимости теряемого воздуха, а также составлять отчеты согласно ISO 50001.
