A Câmara de Ultrassom permitirá que você encontre vazamentos de ar comprimido muito mais rapidamente do que os detectores de vazamentos tradicionais, e é assim que funciona:

A câmera de ultrassom usa 32 memórias digitais, uma câmera, um FPGA e um processador para calcular o mapa de ultrassom. O algoritmo utilizado é chamado de beamforming e é baseado na função delay and add. Cada pixel do mapa de ultrassom é calculado de forma extremamente rápida e transmitido ao LD 500.

A Câmara de Ultrassom mede os sons gerados por vazamentos de ar comprimido, vapor, gás e vácuo, bem como descargas parciais em isoladores, transformadores, aparelhagem, linhas de alta tensão (efeito corona). O ultrassom, inaudível ao ouvido humano, é exibido na tela do aparelho, amplificado e mixado na faixa de frequência do som audível pelo LD 500.

Reduza seus custos de energia reparando vazamentos de ar comprimido e aumente sua lucratividade e sustentabilidade com a ajuda da interação perfeita entre o LD 500/510 e o software associado "CS Leak Reporter".

1. Parametrização exclusiva do detector de vazamentos LD 500 / LD 510 (horas de operação e custos de ar comprimido)

2. Localize e documente todos os vazamentos de ar comprimido, começando no compressor, continuando pelo sistema de tubulação até o ponto de uso. A maioria dos vazamentos será encontrada no nível da máquina.

Vazamento de braçadeiras de mangueira e acoplamentos
Vazamento de conexões roscadas e flangeadas
Mangueiras/tubos porosos/defeituosos
Selos porosos/defeituosos de ferramentas e máquinas
Unidades de manutenção, pistolas de ar, acessórios

3. Exporte os dados para um pendrive

4. Importe os dados para o software "CS Leak Reporter", processe os dados e gere relatórios automáticos (PDF e CSV)

A solução de nuvem CS Leak Reporter combina os recursos do CS Leak Reporter V2 com um sistema de nuvem baseado em navegador. Relatórios automatizados em PDF (link para o relatório) - ou relatório em Excel incluindo emissões de CO2, custos de energia por ano e taxa de vazamento por vazamento e como soma Criação do banco de dados LD 500 (ponto de medição e descrição da falha) através da solução Leak Reporter Cloud Arquivo de dados estruturado e claro, por exemplo, um projeto por trimestre: Q1 2021, Q2 2021, Q3 2021, Q4 2021. Parametrização feita no LD 500 via dados mestre do projeto Cada fuga pode ser editada individualmente Sistema Multiusuário - Vantagens da Solução Cloud Não é necessária nenhuma instalação adicional: faça o login com usuário e senha via navegador, assim você terá acesso aos seus dados a qualquer hora, em qualquer lugar e não precisará do seu departamento de TI para instalar o software em seu computador ou fazer atualizações. Uma base de dados central - Cada utilizador acede sempre à base de dados actual, além disso, a segurança dos dados é maior devido às cópias de segurança automáticas dos dados Sistema multiusuário: para cada usuário, você pode definir individualmente quais dados eles têm acesso e quais funções podem usar

No gráfico mostrado, você pode ver o perfil de fluxo volumétrico medido atrás do tanque de ar comprimido de uma empresa farmacêutica por cerca de 10 dias.

A curva verde corresponde ao perfil de fluxo de volume medido real (média móvel) e a curva vermelha corresponde ao perfil de fluxo de volume após a remoção de vazamentos "simulados".

Como você pode ver, toda a curva está se deslocando para baixo.

A interface mecânica da Câmara de Ultrassom é idêntica ao trompete acústico convencional. Assim, ele pode ser conectado de forma semelhante ao LD 500 / LD 510 adquirido anteriormente.

Para que o LD 510 / LD 500 possa se comunicar com a ferramenta através de um protocolo digital, a placa principal deve ser "inteligente". Os detectores de vazamento adquiridos após agosto de 2020 devem ser inteligentes, as unidades adquiridas anteriormente podem obter a atualização de hardware adicional.

Então, apenas uma atualização de software é necessária: os detectores de vazamento podem se comunicar e interpretar os dados da câmera de ultrassom.

Não hesite em enviar-nos o seu número de série para que possamos prestar-lhe a melhor assistência!

Câmera de ultrassom para LD 500/ LD510

Ele mostra exatamente onde estão os vazamentos de ar comprimido na tela e torna a localização de vazamentos de ar comprimido muito mais rápida, mesmo em ambientes hostis!

Mostrar onde está o vazamento na tela
Encontre vazamentos durante a produção sem interromper a operação da planta
muito intuitivo e nenhum treinamento necessário!
ouça onde está o vazamento de ar comprimido também nos fones de ouvido
5 LEDs e sensor de luz ambiente para iluminação inteligente em ambientes escuros
Função de estimativa de vazamento (l/min ou cfm) e (Custo por ano)
LD 500/ LD 510 autonomia de 7 horas
A câmara acústica mais leve do mercado com 600 gr
pode ser conectado a um LD 500/ LD 510 existente

adicionar ao pedido Remover do bloco de notas

Detalhes

Cerca de 10% do consumo total de eletricidade industrial é usado para geração de ar comprimido em países industrializados, e na Alemanha esse número chega a 14%. Vazamentos são o principal fator nas perdas de energia e a maioria dos sistemas de ar comprimido apresenta perdas em torno de 20% a 40%, em sistemas defeituosos até mais de 60%. Consertar vazamentos de ar comprimido é a ação mais eficaz para reduzir o consumo de energia.

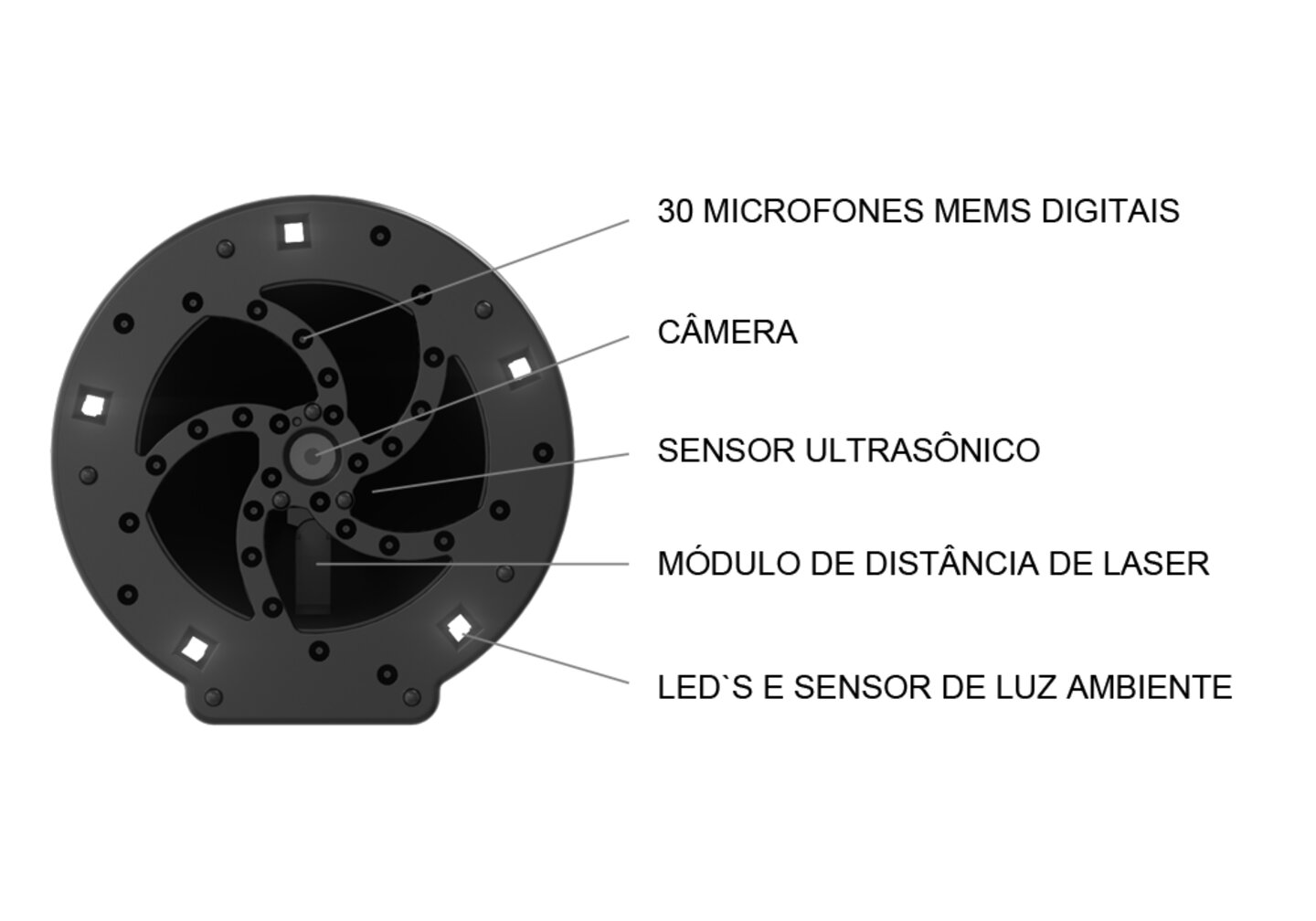

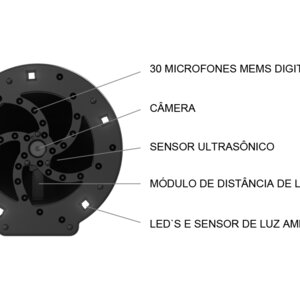

A câmara de ultrassom permitirá que você encontre vazamentos de ar comprimido muito mais rapidamente do que os detectores de vazamento tradicionais e torna o processo muito mais intuitivo e fácil. Veja como funciona: A câmera de ultrassom usa 30 memórias digitais, um FPGA e um processador para calcular o mapa de ultrassom. O algoritmo usado é chamado de beamforming. O LD 500 exibe a imagem de sobreposição na tela para o usuário automaticamente.

Encontrar vazamentos é uma maratona recorrente e não um único sprint. Devido ao seu peso leve (600 gramas) e longa duração da bateria (7 horas), o LD 500/ LD 510 foi projetado para detectar vazamentos de ar comprimido 24 horas por dia. Além disso, o coldre apoiará o usuário, pois o peso não precisa ser carregado o tempo todo e oferece uma mão livre extra, se necessário.

Para reduzir o consumo de energia, vazamentos de ar comprimido também devem ser reparados. Para priorizar e planejar o reparo, as informações devem ser armazenadas no local do vazamento. O LD permite que você saiba

Onde está o vazamento?
O que precisa ser feito para corrigi-lo?
Quais são os custos estimados de cada vazamento?
imagem de cada um dos vazamentos que mostra o elemento onde o vazamento está

Em muitos casos, nas auditorias de vazamentos, centenas deles são detectados e é possível fazer um relatório local ou online, usando o software Leak Reporter. Com apenas alguns cliques, relatórios automáticos de vazamentos (PDF, CSV) podem ser gerados mostrando todas as informações importantes sobre cada vazamento e uma página inicial com uma visão geral.

A resposta curta: Sim! Terá que atualizar o software do seu LD e em alguns modelos teremos que trocar a placa-mãe.
Para mais informações, entre em contato conosco diretamente.

Ficha de dados

Data_sheet_UltraCam_LD500-510_EN.pdf

Manual de instruções

Manual de instruções LD 500/ 510
