초음파 카메라를 사용하면 기존 누설 감지기보다 훨씬 빠르게 압축 공기 누설을 찾을 수 있으며, 작동 방식은 다음과 같습니다.

초음파 카메라는 32개의 디지털 밈, 카메라, FPGA 및 프로세서를 사용하여 초음파 맵을 계산합니다. 사용되는 알고리즘은 빔 포밍이라고 하며 지연 및 합 함수를 기반으로 합니다. 초음파 맵의 각 픽셀은 매우 빠르게 계산되어 LD 500으로 전송됩니다.

초음파 카메라는 압축 공기, 증기, 가스 및 진공 누설에 의해 발생하는 초음파와 절연체, 변압기, 개폐기, 고전압 라인(코로나 효과)의 부분 방전을 측정합니다. 사람의 귀에 들리지 않는 초음파는 장치의 디스플레이에 시각화되어 LD 500과 가청음 주파수 범위로 증폭되고 혼합됩니다.

LD 500/510과 관련 소프트웨어 "CS 누설 보고서" 간의 완벽한 상호 작용을 통해 압축 공기 누설을 해결하여 에너지 비용을 절감하고 수익성과 지속 가능성을 높이십시오."

"1. 누설 감지기 LD 500 / LD 510 1회 파라미터화 (운전시간 및 압축공기 비용) "

2. 모든 압축 공기 누설 발견 및 문서화 – 압축기 스테이션에서 파이프 시스템을 따라 사용 지점까지 이동합니다. 대부분의 누설은 기계적 수준에서 발견됩니다.

누설 커플링 및 호스 클램프
나사 연결부 및 플랜지 연결부 누설
다공성/결함 호스/튜브
공구 및 기계의 다공성/결함 씰링
유지관리 장치, 공기총, 부속품

3. USB 스틱의 데이터 내보내기

4. 소프트웨어 "CS 누설 보고서"로 데이터 가져오기, 데이터 처리 및 자동 보고서 생성(PDF 및 CSV)

CS 누설 보고서 클라우드 솔루션은 CS 리크 리포터 V2의 기능을 브라우저 기반 클라우드 시스템과 결합합니다. 자동 보고서 PDF(보고서 링크) - 또는 Excel 보고서(CO2 배출량, 연간 에너지 비용, 누설당 누설량 및 합계) 누설 보고서 클라우드 솔루션을 통해 LD 500 데이터베이스 생성(측정 지점 및 결함 설명) "구조화되고 명확한 데이터 파일링(예: 분기당 하나의 프로젝트): 2021년 1분기, 2021년 2분기, 2021년 3분기, 2021년 4분기" 프로젝트 마스터 데이터를 통해 LD 500에서 작성된 매개변수 조정 각 누설은 개별적으로 편집할 수 있습니다. 다중 사용자 시스템 - 클라우드 솔루션의 장점 더 이상 설치할 필요가 없습니다. 브라우저를 통해 사용자 이름과 암호로 로그인하면 언제 어디서나 데이터에 액세스할 수 있으며 IT 부서에서 컴퓨터에 소프트웨어를 설치하거나 업데이트를 수행할 필요가 없습니다. 하나의 중앙 데이터베이스 - 각 사용자는 항상 현재 데이터베이스에 액세스하며, 자동 데이터 백업으로 인해 데이터 보안이 더욱 강화됩니다. 다중 사용자 시스템 - 각 사용자에 대해 사용자가 액세스할 수 있는 데이터와 사용자가 사용할 수 있는 기능을 개별적으로 정의할 수 있습니다.

표시된 그래프에서, 약 10일 동안 제약 회사 압축 공기 수신기 에서 측정된 체적 유량 프로파일을 볼 수 있습니다.

녹색 곡선은 실제 측정된 체적 유량 프로파일(이동 평균)에 해당하고 빨간색 곡선은 "시뮬레이션" 누설 제거 후 체적 유량 프로파일에 해당합니다.

전체 곡선이 아래로 이동합니다.

초음파 카메라의 기계적 인터페이스는 기존의 어쿠스틱 트럼펫과 동일합니다. 따라서 이전에 구매한 LD 500 / LD 510과 유사하게 연결할 수 있습니다.

LD 510/LD 500이 디지털 프로토콜을 통해 도구와 통신할 수 있도록 메인 보드는 "지능형"이어야 합니다. 2020년 8월 이후에 구입한 누설 감지기는 지능형이어야 하며, 이전에 구입한 장치는 하드웨어를 추가로 업그레이드할 수 있습니다.

그런 다음 누설 감지기가 초음파 카메라의 데이터를 통신하고 해석할 수 있도록 소프트웨어 업데이트만 하면 됩니다.

귀사를 가장 잘 지원할 수 있도록 언제든지 일련 번호를 보내주십시오!

초음파 카메라 울트라캠 LD500/510

화면에서 압축 공기 누설이 발생하는 위치를 정확하게 보여주며, 열악한 환경에서도 압축 공기 누설을 훨씬 더 빠르게 감지할 수 있습니다!

화면에 누설 위치가 표시됩니다.
공장 가동 중단 없이 생산 중 누설 발견
매우 직관적이며 교육이 필요하지 않습니다!
어디에서든 헤드폰으로 압축 공기 누설이 발생하는 위치를 확인할 수 있습니다.
어두운 환경을 위한 지능형 조명 - 5개의 LED 및 주변광 센서
누설 측정 기능(l/min 또는 cfm) 및 (연간 비용)
7시간 사용 가능 - LD 500/LD 510
가장 가벼운 음향 카메라(600gr)
기존 LD 500/LD 510에 연결 가능

문의에 추가 메모장에서 제거

세부 정보

산업화된 국가에서는 전체 산업용 전기 소비량의 약 10%가 압축 공기 생성에 사용되며, 독일에서는 이 수치가 14%에 달합니다. 누설은 에너지 손실의 주요 요인이며 대부분의 압축 공기 시스템은 60% 이상의 불량 시스템에서 약 20~40%의 손실을 보입니다. 압축 공기 누설을 해결하는 것은 에너지 소비를 줄이기 위한 가장 효과적인 조치입니다.

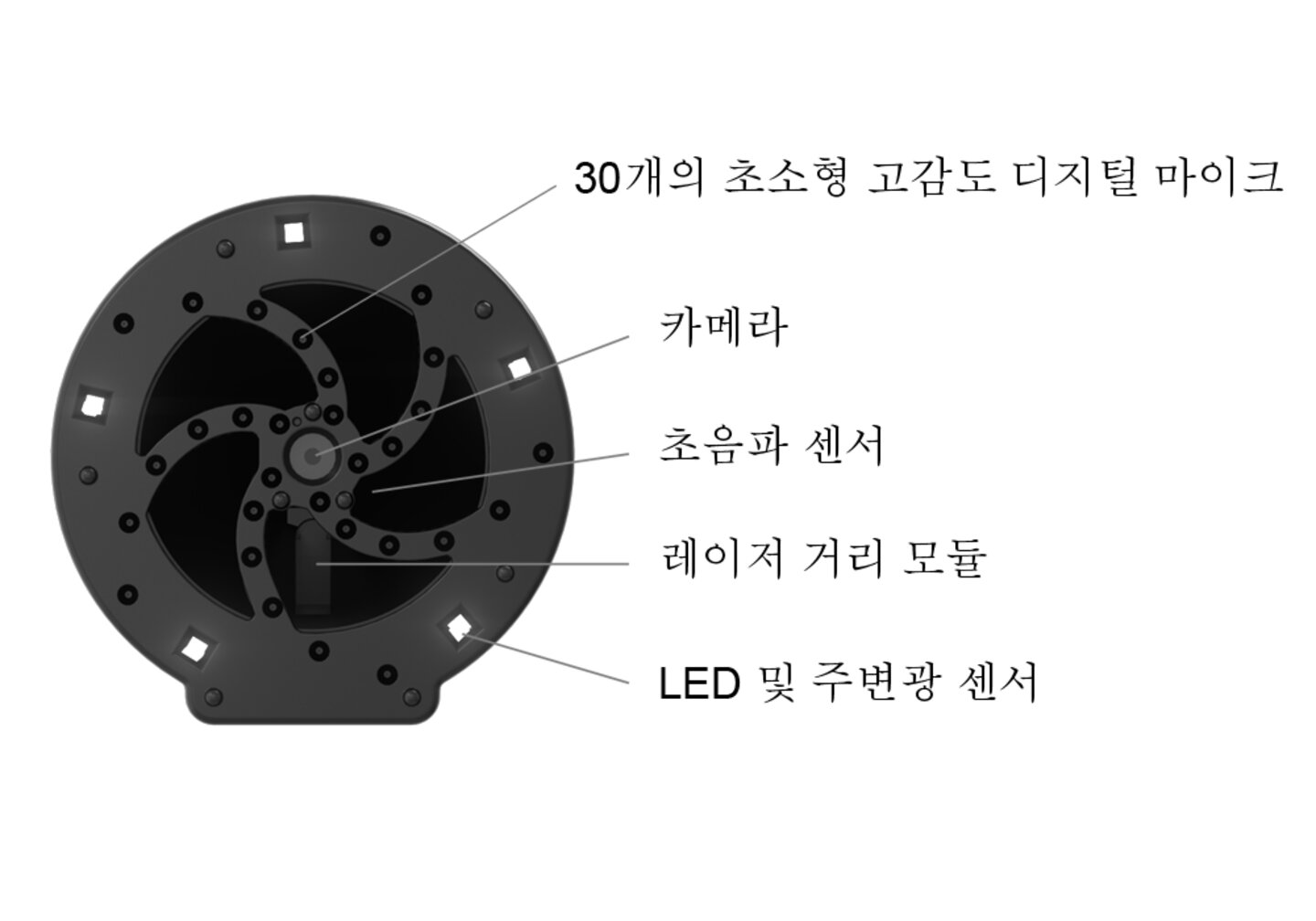

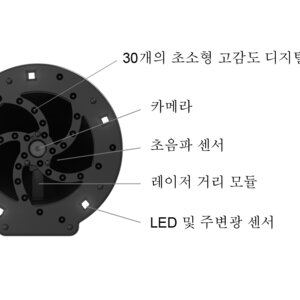

초음파 카메라를 사용하면 압축 공기 누설을 기존 누설 감지기보다 훨씬 빠르게 찾을 수 있으며 훨씬 직관적이고 쉽게 처리할 수 있습니다. 작동 방식은 다음과 같습니다. 초음파 카메라는 30개의 디지털 밈, FPGA 및 프로세서를 사용하여 초음파 맵을 계산합니다. 사용된 알고리즘을 빔 포밍이라고 합니다. LD 500은 디스플레이에 중첩된 영상을 사용자에게 자동으로 표시합니다.

누설을 찾는 것은 단거리 달리기가 아니라 되풀이되는 마라톤과 같습니다. 가벼운 무게(600g)와 긴 배터리 수명(7시간)으로 LD 500/ LD 510은 긴 시간동안 압축 공기 누설을 찾을 수 있습니다.

에너지 소비를 줄이려면 압축 공기 누설도 해결해야 합니다. 수리의 우선 순위를 정하고 계획을 세우려면 정보를 누설 지점에 바로 저장해야 합니다. LD가 저장됩니다.

누설 위치가 어디입니까?
누설을 수리하기 위해 무엇을 해야 합니까?
각 누설의 예상 비용은 얼마입니까?
누설 요소를 보여주는 누설 이미지

때로는 수백 건의 누설에 대한 감사에서 생성된 데이터는 누설 보고 소프트웨어를 사용하여 로컬 또는 온라인으로 관리할 수 있습니다. 클릭 몇 번만으로 각 누설에 대한 모든 중요한 정보를 보여주는 자동 누설 보고서(PDF, CSV)와 일반적인 개요가 수록된 커버 시트를 생성할 수 있습니다.

간단한 대답: 예! LD의 소프트웨어를 업데이트해야 할 것이고, 결국 메인보드를 교체해야 할 것입니다. 자세한 내용은 당사에 직접 문의해주세요!
