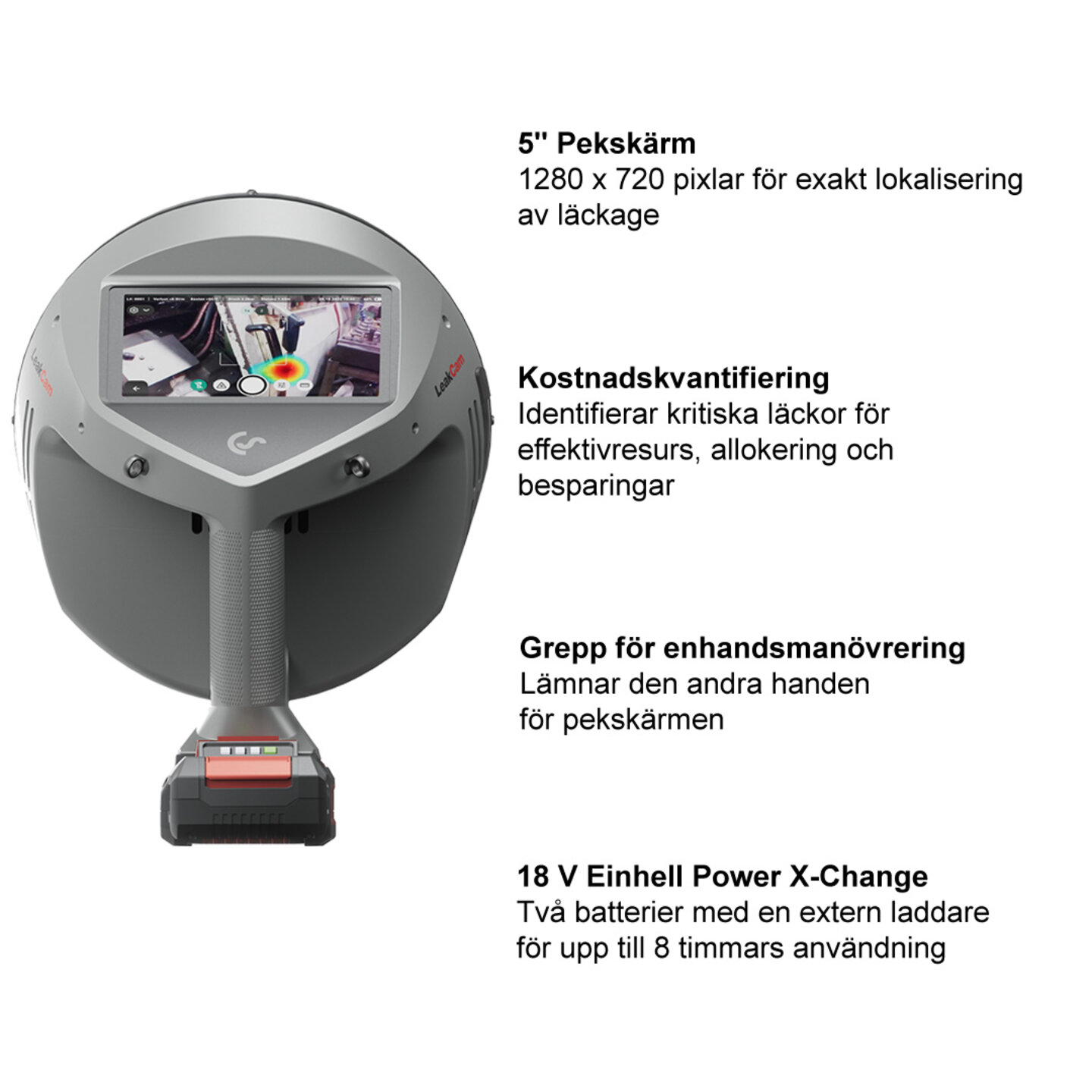

Leakcam 600 -Läcksökaren som ser flera läckor samtidigt

Detaljer

Energieffektivitet och besparingspotential med LeakCam 600

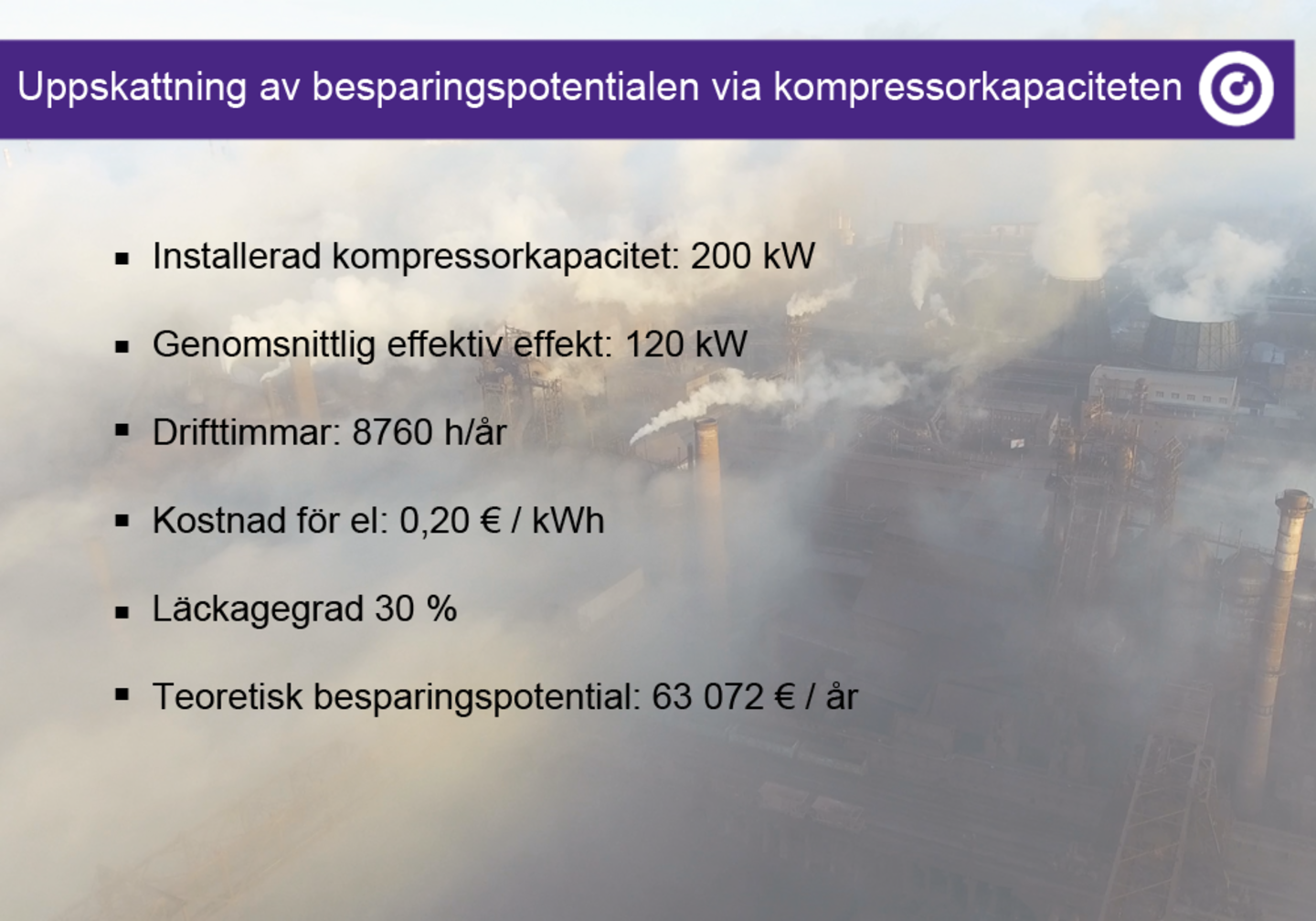

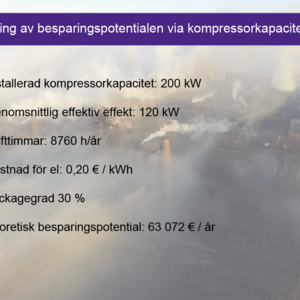

I industrialiserade länder används cirka 10% av den totala industriella elförbrukningen för att generera tryckluft, i Tyskland är siffran så hög som 14%. Läckage innebär en avsevärd energiförlust. De flesta tryckluftssystem har förluster i intervallet 20-40%, i dåligt underhållna system till och med mer än 60%. Tryckluftsläckor slösar ofta bort 8760 timmars energi per år och förlänger kompressorernas drifttider, vilket också förkortar underhållsintervallerna.

Att reparera tryckluftsläckor minskar därför energiförbrukningen på ett hållbart sätt, ger ett skydd mot stigande elpriser och minskar belastningen på kompressorerna. I vissa fall kan enskilda kompressorer till och med stängas av när läckorna har reparerats, eller så kan produktionen utökas med hjälp av den frigjorda kapaciteten.

Hur fungerar en akustisk/ultraljudskamera för läckagedetektering?

Akustiska kameror och ultraljudskameror har flera mikrofoner vars signaler samlas ihop av de strålformningsalgoritmer som används för att visualisera ljudkällor i kamerans synfält. Det valbara frekvensområdet för enheterna beror på vilka mikrofoner som används och hur de är placerade. För läckagedetektering av trycksatta gaser används vanligtvis ultraljudsområdet runt 40 kHz, eftersom det är här som de karakteristiska ljuden från gasläckor bäst detekteras. Akustiska ljud filtreras bort helt och hållet så att läckor kan detekteras effektivt även i bullriga produktionsmiljöer.

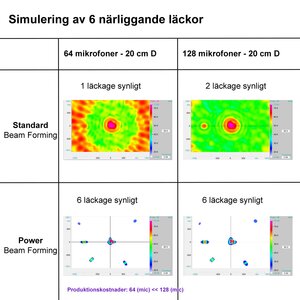

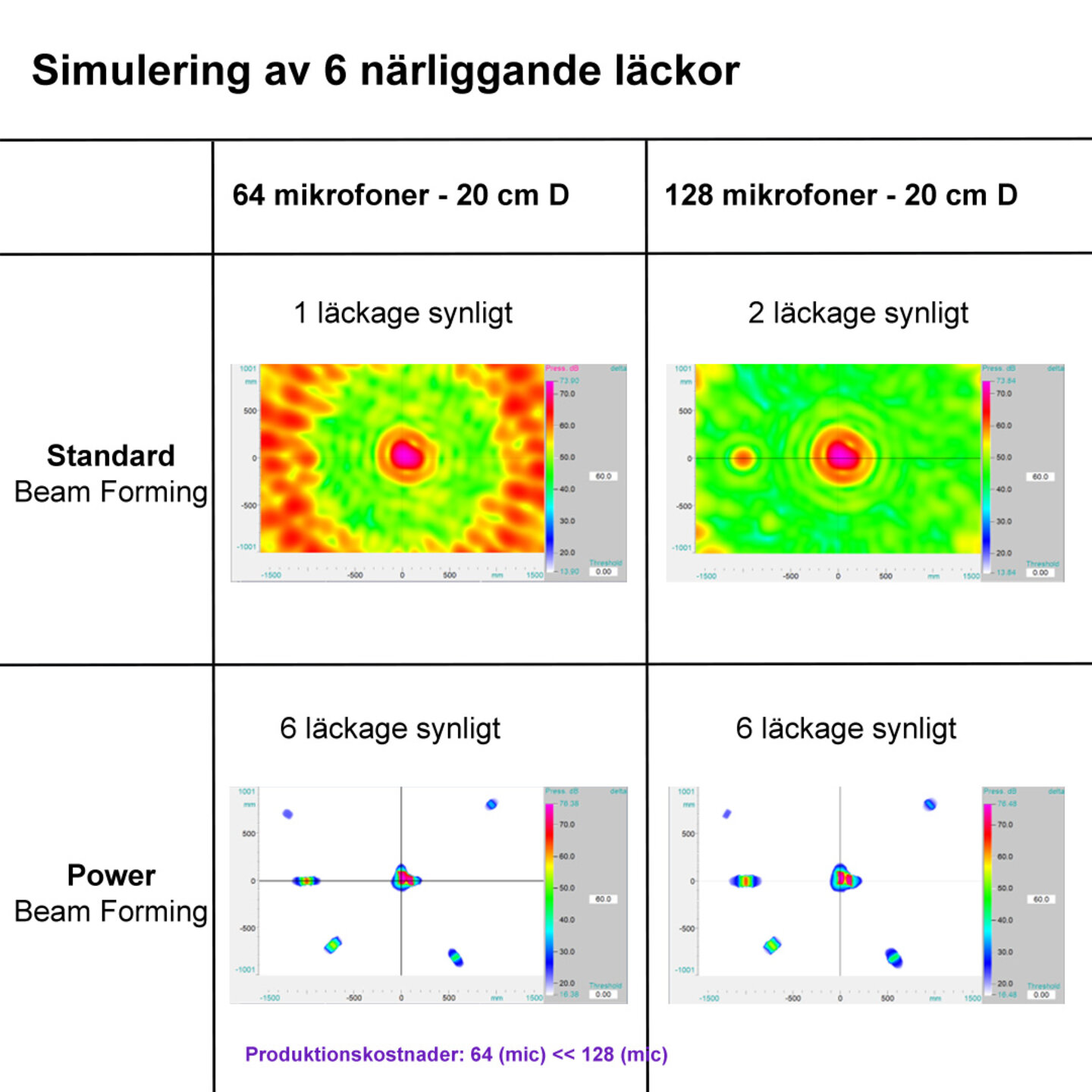

3x bättre läckagedetektering tack vare power beamforming istället för standard beamforming

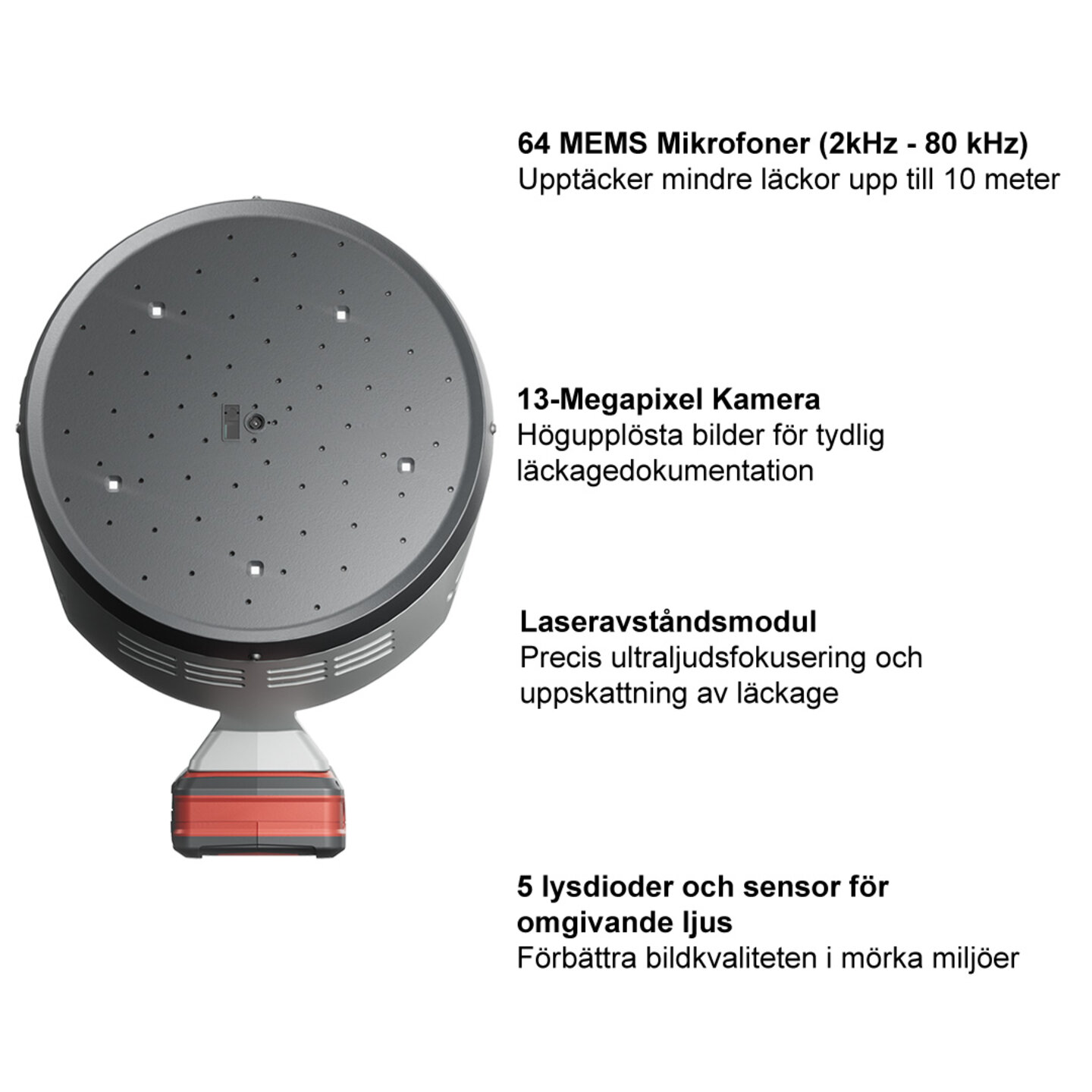

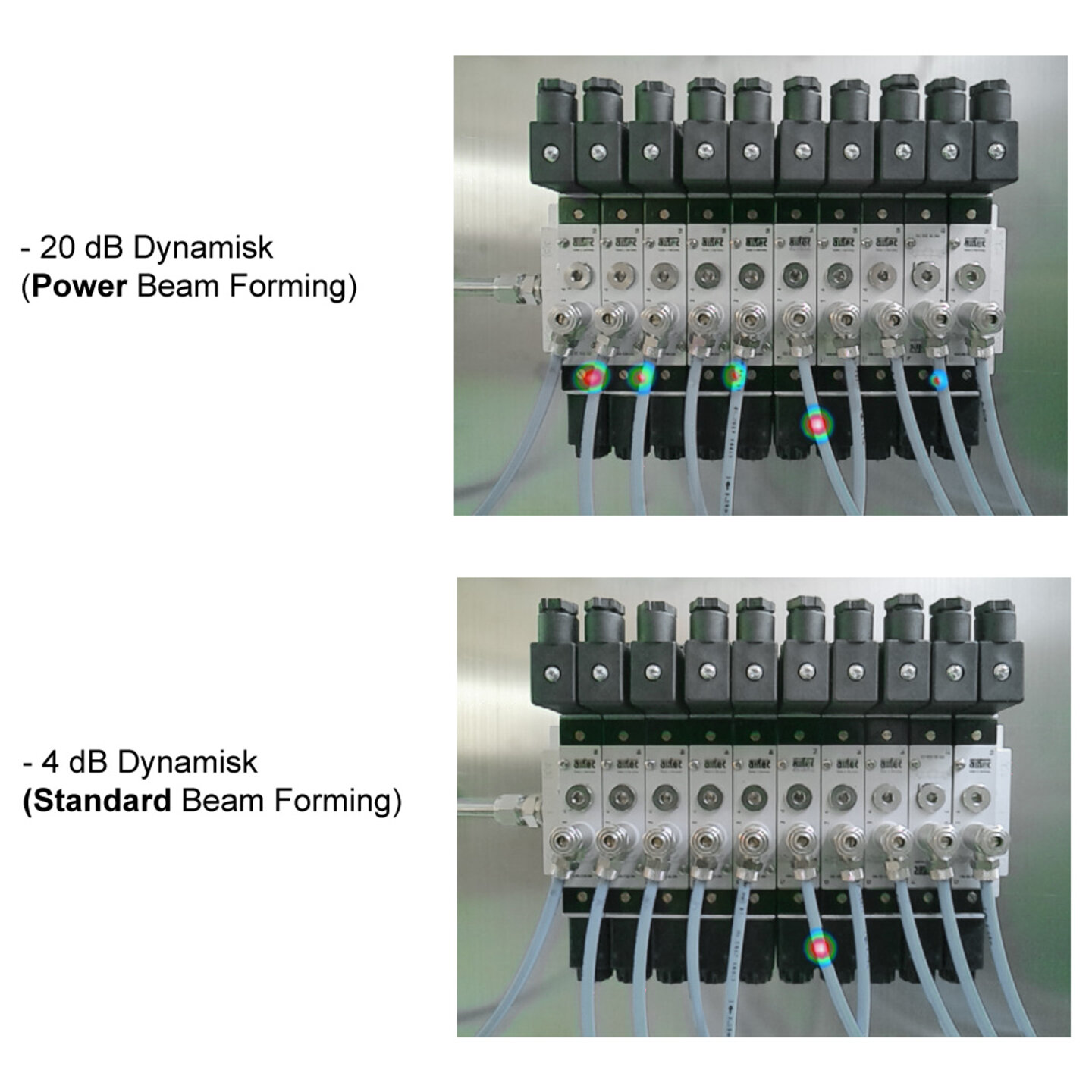

LeakCam 600:s Power Beamforming-algoritm använder signalerna från 64 ultraljuds MEMS-mikrofoner och deras positioner för att lokalisera flera läckor samtidigt. Med ett unikt dynamiskt omfång på upp till 20 dB möjliggör LeakCam samtidig detektering av läckor med olika volymer - utan att större läckor eller ultraljudsljud maskerar mindre läckor. Det dynamiska omfånget beskriver därför förmågan att känna igen ljudkällor med olika volymer utan att höga källor maskerar tysta källor. I jämförelse uppnår konventionella läckagedetektorer som använder standardalgoritmen för strålformning endast ett dynamiskt område på 3-4 dB, vilket kraftigt begränsar deras förmåga att upptäcka flera läckor samtidigt.

Tack vare den här tekniken kan LeakCam 600 skanna stora områden utan att förbise små och medelstora läckor. Det maximala avståndet på 20 cm mellan mikrofonerna säkerställer också en särskilt exakt läcksökning - även över långa avstånd - och garanterar en exakt och effektiv läcksökning.

Varför sparar man inte nödvändigtvis energi/pengar bara genom att detektera tryckluftsläckage?

Enbart detektering av tryckluftsläckage sparar inte energi/pengar. För att minska energiförbrukningen är det nödvändigt att eliminera dessa läckor i ett andra steg. LeakCam 600 hjälper till genom att lagra viktig information direkt vid läckan, vilket är nödvändigt för reparationen:

• Var är läckan belägen?
• Vad behöver göras för att åtgärda problemet?
• Vilka är de uppskattade kostnaderna / energiförbrukningen / CO2-utsläppen för varje läcka totalt för hela revisionen?
• Upp till två bilder av läckan som visar det läckande elementet

Hur hanteras läckagedata efter lokalisering?

Data från en revision med potentiellt hundratals läckor kan hanteras lokalt med Leak Reporter V2-programvaran eller online med Leak Reporter Cloud Solution. Med bara några klick kan automatiska läckagerapporter (PDF, CSV) genereras som innehåller all relevant information om varje läcka och en allmän översikt. Den resulterande rapporten kan användas som en arbetsplan för underhållspersonal och fungerar också som dokumentation för ISO 50.0001-certifieringar och energihanterare.

LeakCam 600 är därför en helhetslösning för läckagehantering som möjliggör betydande energi- och kostnadsbesparingar.

Läckagetestning och läcksökning för andra gaser och vakuum:

Förutom tryckluftsläckage kan LeakCam 600 även upptäcka och visualisera läckage av kväve, argon, metan och CO2 så länge de har ett tryck på cirka 0,3 bar (relativt atmosfären) och ett förlustvolymflöde på cirka 0,05 liter per minut. Dessutom är LeakCam 600 även lämplig för läckagetester och andra gaser, förutsatt att läckage- och tryckparametrarna uppfylls. För läcktester i produktionsprocesser kan även en ultraljudssändare användas, om dess volym passar in i provkroppen.

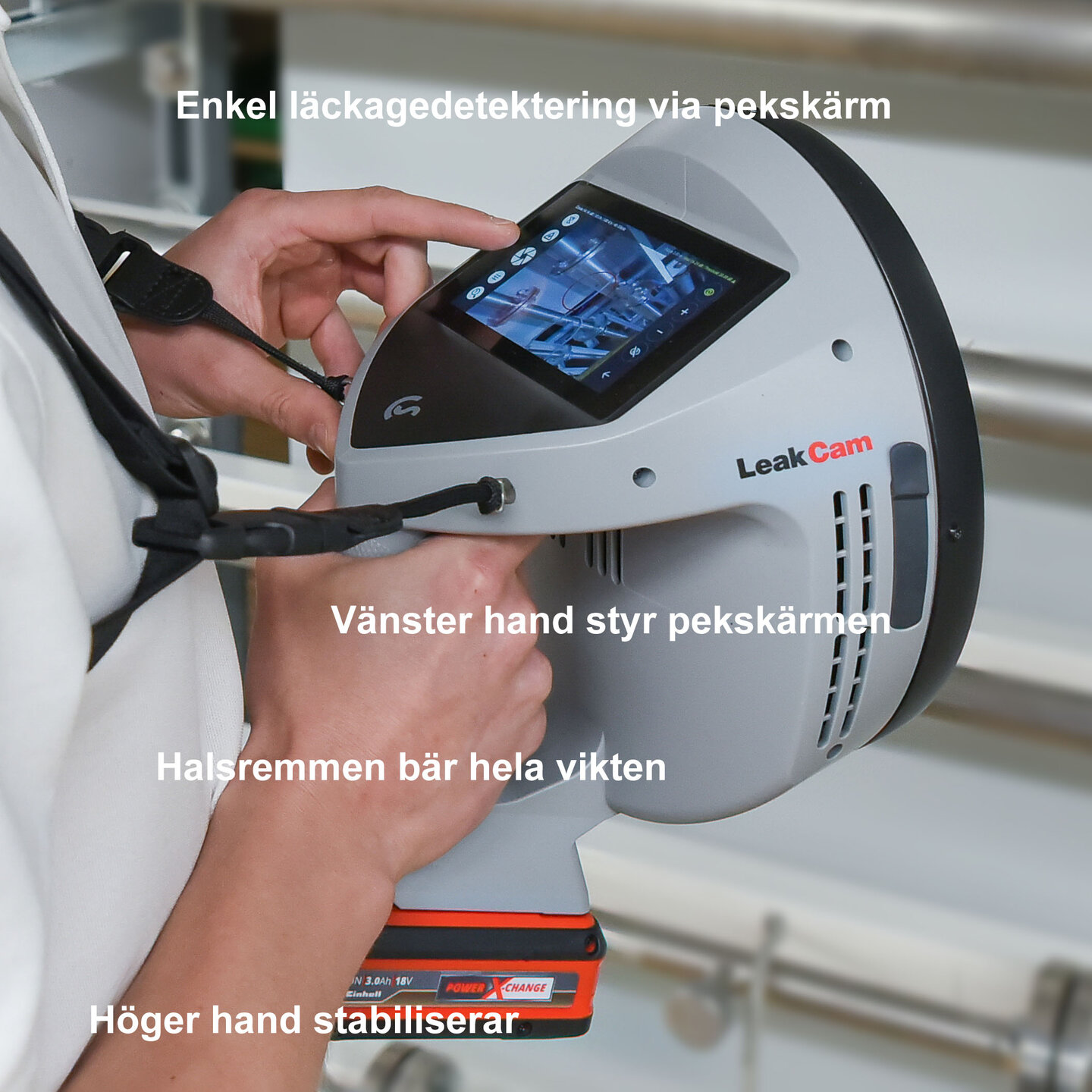

Ergonomiskt bärkoncept med utbytbara batterier

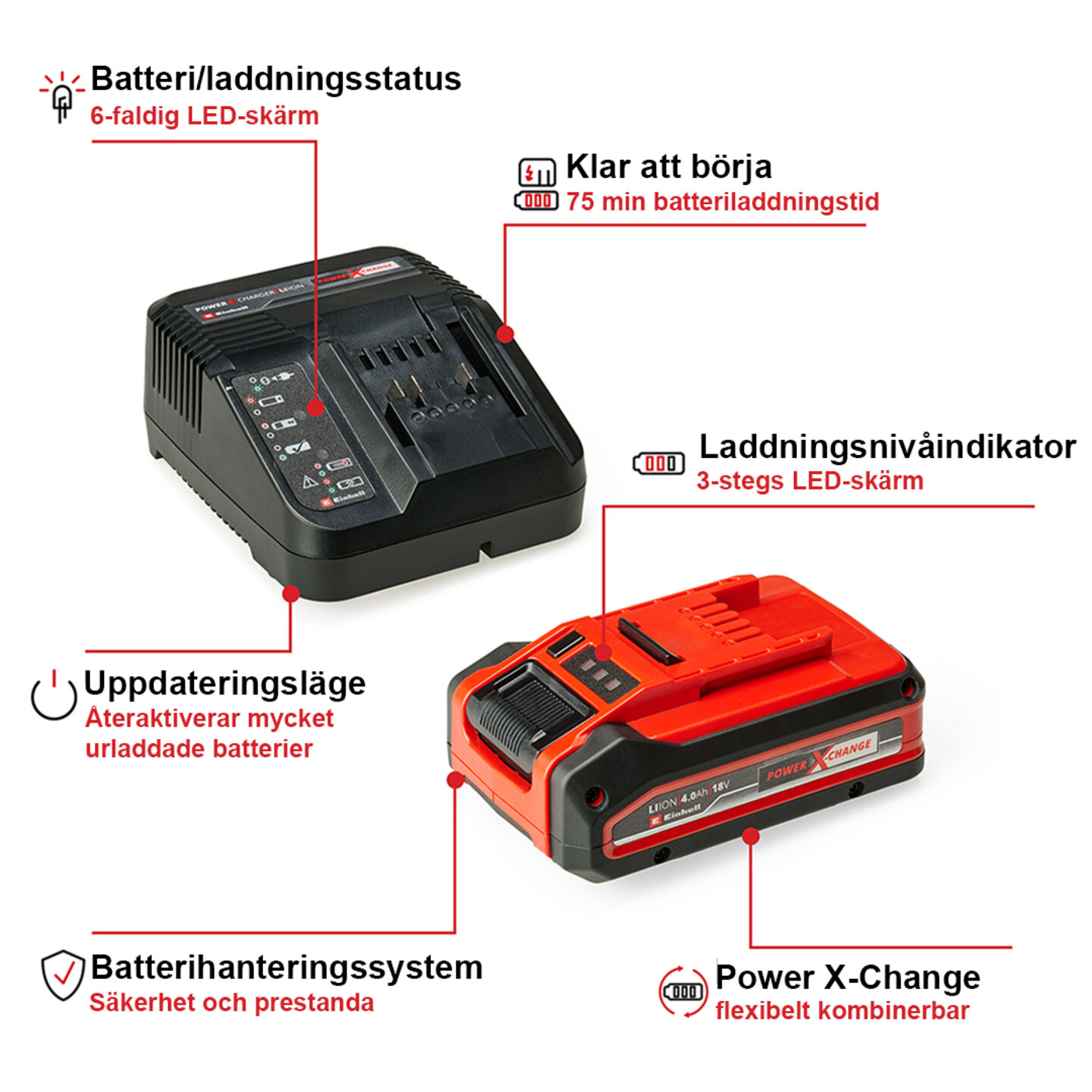

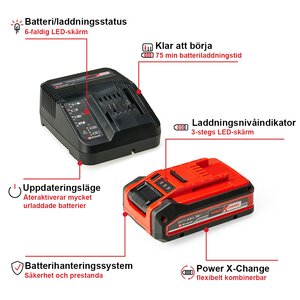

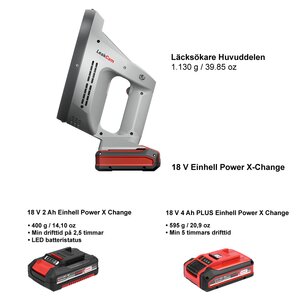

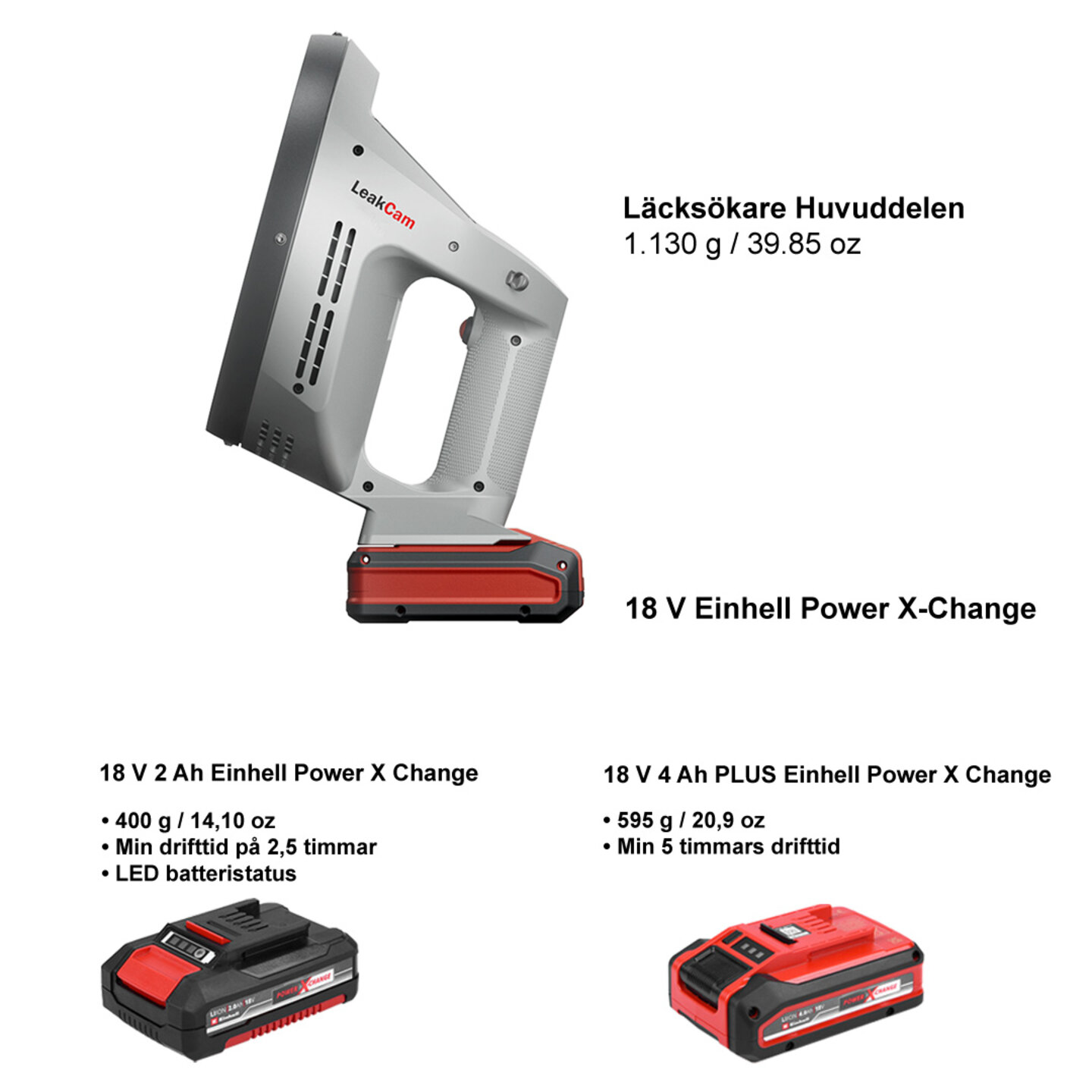

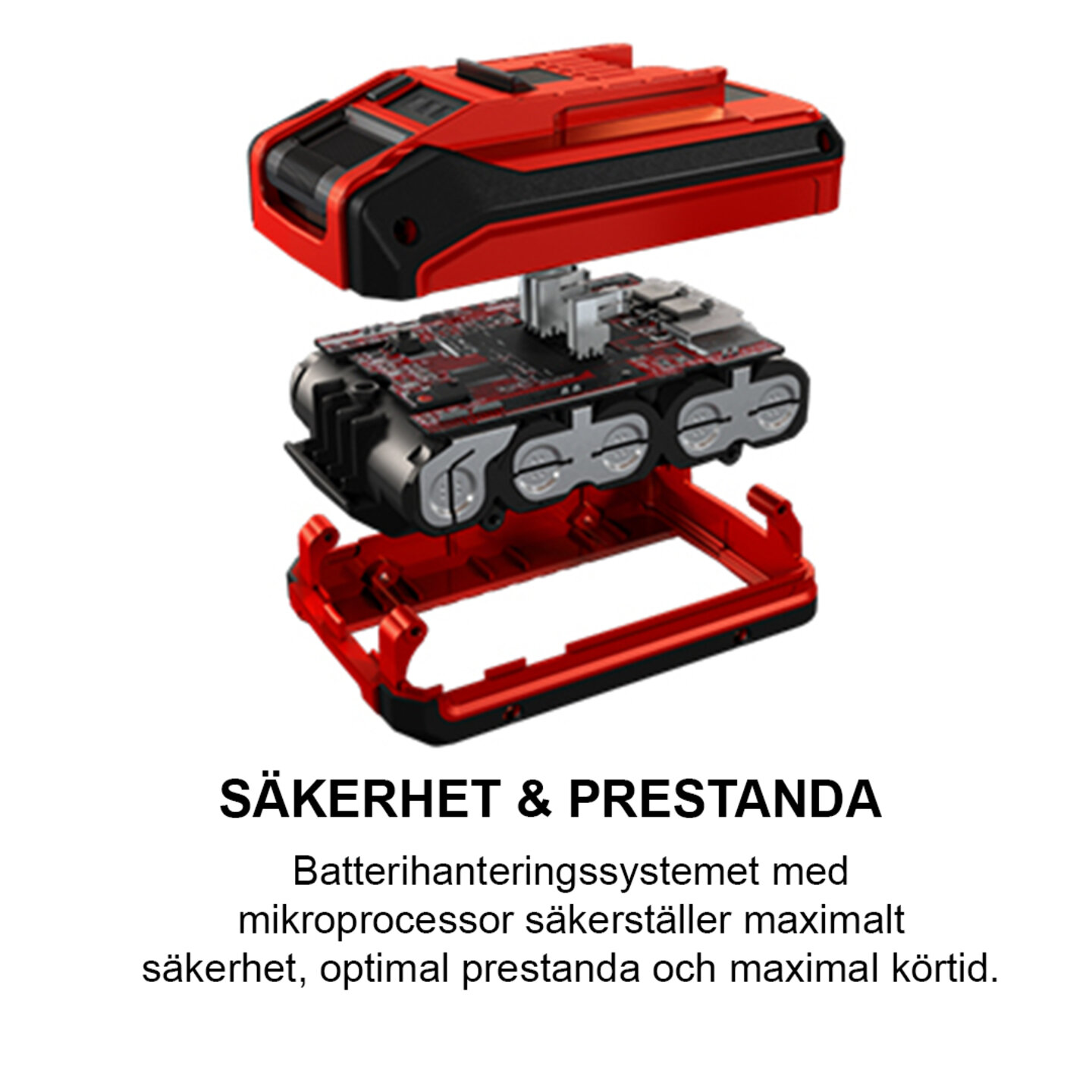

Bärsystemet för LeakCam 600 erbjuder maximal komfort och optimal användarvänlighet. Korsremmen som ingår i setet håller din läcksökare säkert och inom räckhåll framför bröstet. Tack vare Einhell 18 V 2 Ah (ca 2,5 timmar) och 18 V 4 Ah-batterierna (ca 5 timmar) som ingår i satsen får du en flexibel strömförsörjning med minimal vikt för utökade revisioner. Med den externa laddaren kan du använda det ena batteriet medan det andra laddas, så att du kan arbeta utan avbrott.

• Avlastningför nacke och axlar: Ergonomisk viktfördelning på överkroppen.
• Stabil fixering: Ingen svängning - för exakt arbete och enkel användning av pekskärmen.
• Anpassningsbar: Anpassar sig till alla kroppsstorlekar.
• Snabb hantering: Lätt att ta på och av tack vare snabbfästet.
