OIL CHECK 500 – Analysator för resterande oljedamp i tryckluft och gaser

Detaljer

Beskrivning av mätinstrumentet:

OIL CHECK 500 övervakar kontinuerligt halten av olja i gasform i tryckluft och andra gaser. Enheten synliggör trender mellan de regelbundna laboratorieundersökningarna och möjliggör utredning av avvikelser.

Detta är alltid viktigt när tryckluft eller andra medier kan påverka produkten, processen eller känsliga ytor, till exempel inom följande områden:

• Läkemedelsindustrin
• Livsmedels- och dryckesindustrin
• Elektronik
• Bioteknik och kosmetika
• Tillförsel av tekniska gaser

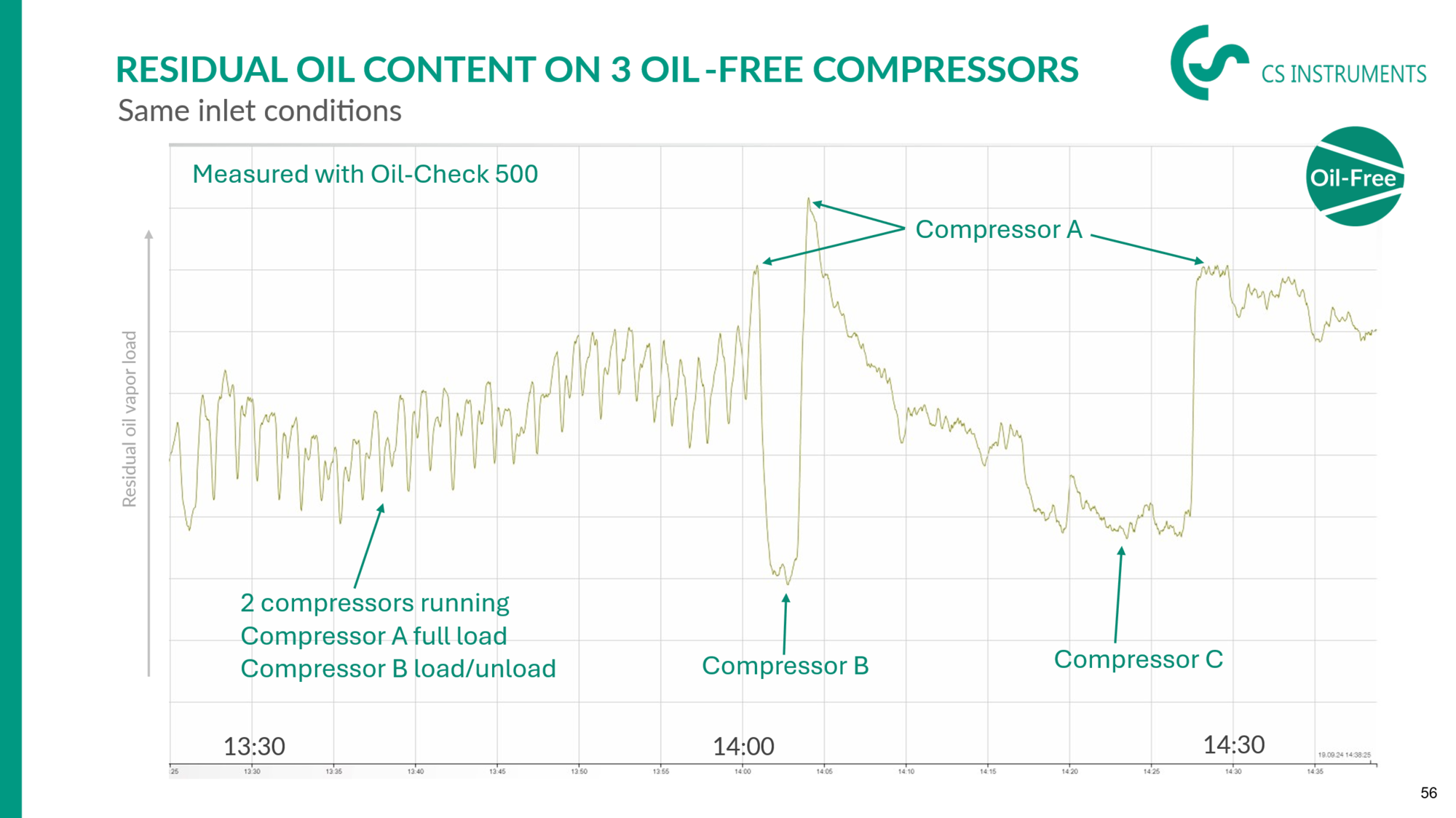

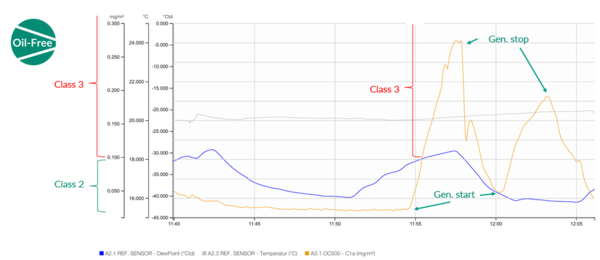

Gör en oljefri kompressor övervakningen av tryckluftskvaliteten överflödig?

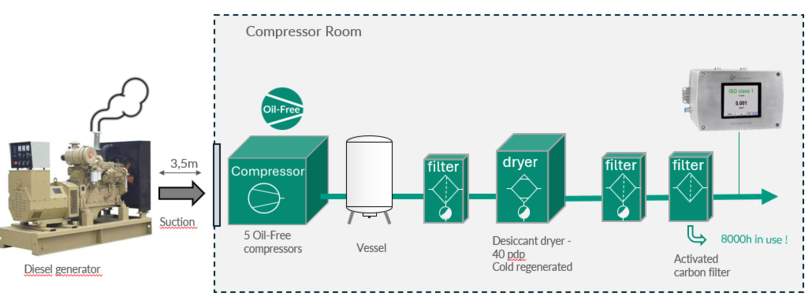

Oljefria kompressorer förhindrar att ytterligare olja tillförs genom kompressionssteget, men avlägsnar inte föroreningar från insugsluften. Även efter kompressionen kan föroreningar tränga in i tryckluftsanläggningen, till exempel genom korrosion, oljeläckage, slitage eller underhållsarbeten. Därför är rening och övervakning nödvändiga även vid oljefria kompressorer för att uppnå den krävda kvaliteten och upptäcka förändringar. Tryckluftskvaliteten beror på hela systemet, inte på en enskild komponent.

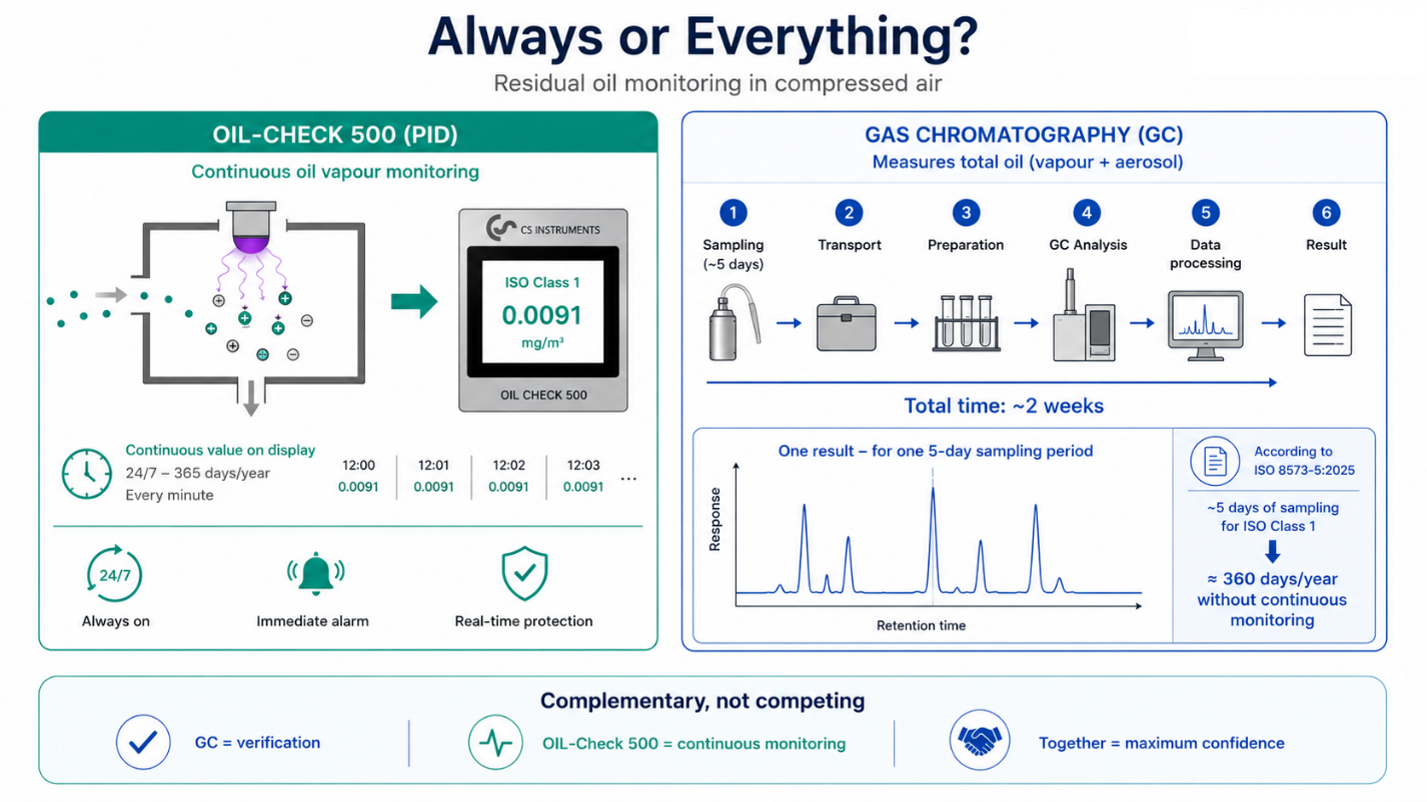

Indikativ mätning enligt ISO 8573-5:2025

Den indikativa mätningen enligt ISO 8573-5 skapar transparens precis där det är viktigt i driften: direkt i tryckluftsanläggningen och utan väntetid på laboratorieresultat. Den övervakar restoljehalten kontinuerligt och gör förändringar i processen omedelbart synliga, vilket ger ökad säkerhet och snabbare reaktionsmöjligheter. Fokus ligger på gasformiga beståndsdelar, särskilt oljedåmar, och kompletterar därmed den kvantitativa laboratorieanalysen med en praktisk onlinekontroll. På så sätt får operatörerna ett kraftfullt verktyg för stabil tryckluftskvalitet, tillförlitliga processer och driftsäkerhet.

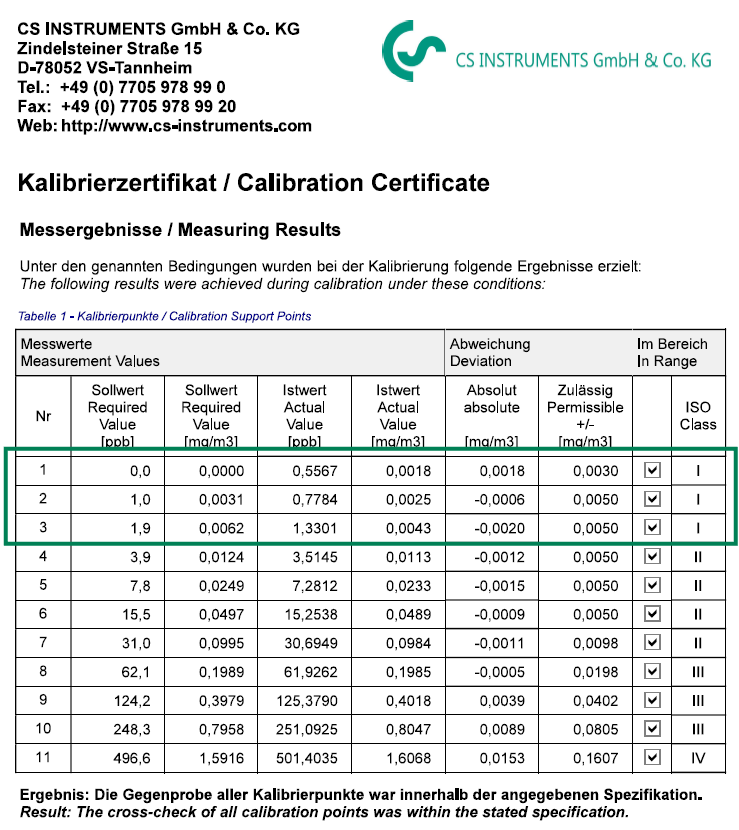

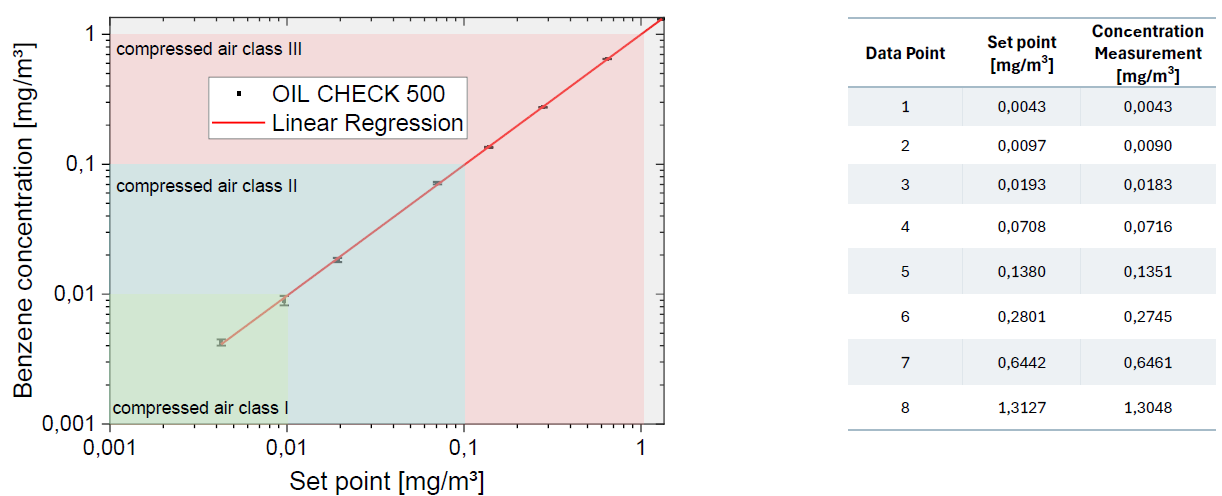

11 kalibreringspunkter, varav 3 inom klass 1

Det viktigaste för en exakt mätning är korrekt kalibrering av mätsystemet. Gränsvärdet för klass 1 enligt ISO 8573 är 0,01 mg/m³. Detta motsvarar en volymkoncentration på 2,5 ppb, vilket innebär 2,5 partiklar per miljard. OIL CHECK 500 kalibreras med 3 justeringspunkter i klass 1, precis där det är viktigt. Kalibreringen vid ytterligare 7 punkter säkerställer att även höga restoljemätvärden kan mätas på ett tillförlitligt sätt.

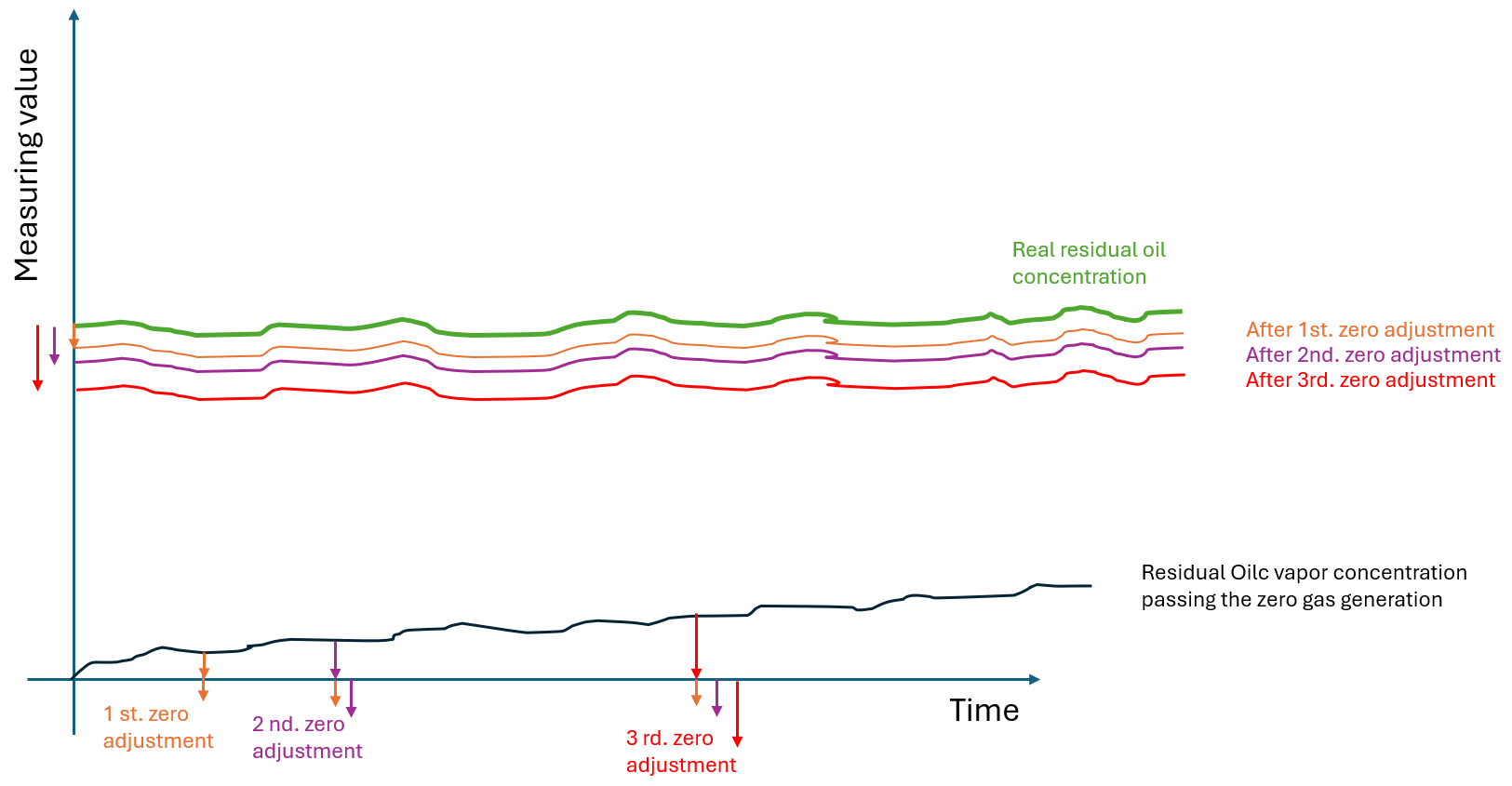

Forced Pressure Variation

Forced Pressure Variation kontrollerar genom riktade tryckförändringar i mätkammaren om den använda nollluften verkligen är fri från de gaser som ska mätas. Om signalen förblir stabil vid förändrade tryck är en nollpunktskorrigering tillförlitligt möjlig; om den stiger tyder det på en förorening av nollluften och en nollpunktsjustering tillåts inte. På så sätt undviks smygfel orsakade av förorenad nollluft. Detta ger högre mätsäkerhet i det kritiska nedre mätområdet, färre externa kalibreringar och varaktigt tillförlitliga mätresultat.

Enkel att byta ut sensorenhet

Sensorenheten kan enkelt bytas ut på plats. Därmed slipper man skicka tillbaka hela enheten för omkalibrering.

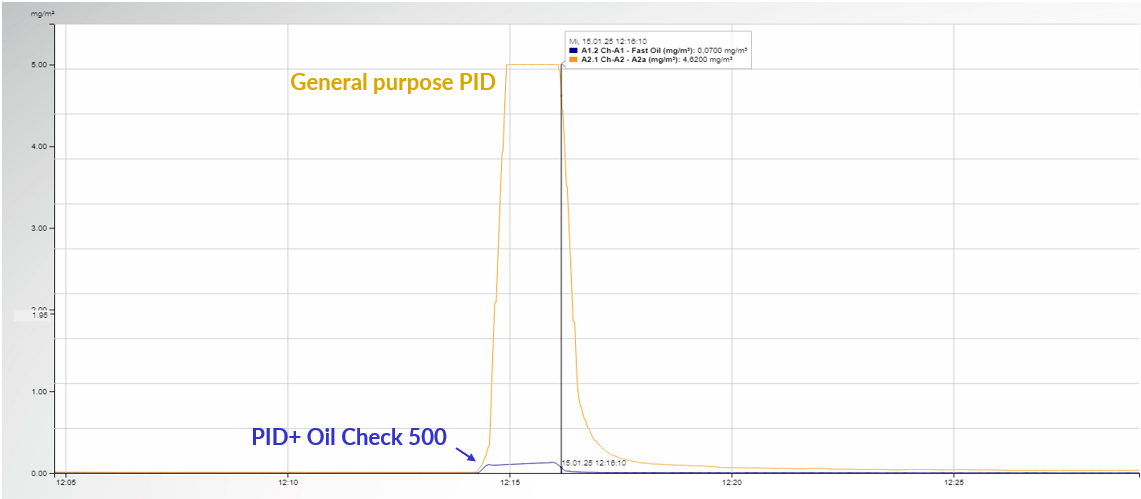

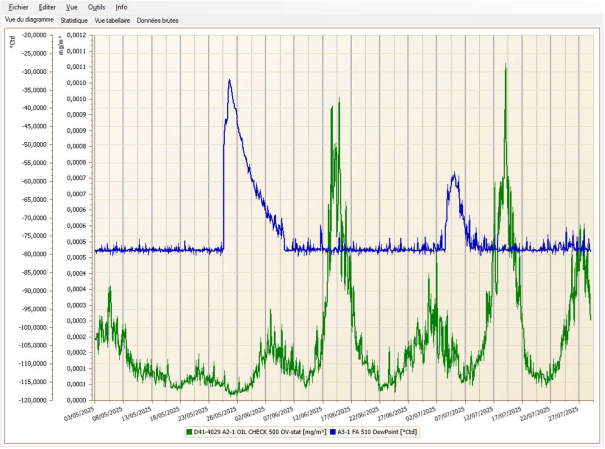

Låg korskänslighet för fukt och etanol

Korskänslighet mot gaser som inte är målgaser för oljedampmätningen kan höja mätvärdet utan att det finns någon relevant förorening i mätgasen. OIL CHECK 500 är speciellt utvecklad för att ha låg korskänslighet gentemot de två vanligt förekommande störgaserna fukt och etanol. Detta förbättrar mätvärdenas signifikans.

Kontrollerad gastemperatur

ISO 8573 fastställer en referenstemperatur på 20 °C för mätning av restolja. Eftersom moderna tryckluftsanläggningar kan vara utrustade med värmeåtervinning finns det en risk att trycklufttemperaturen vid mätningen i kompressorrummet ligger under 20 °C, men att den längre fram i produktionskedjan åter stiger över 20 °C. Detta kan leda till att det vid låga temperaturer bildas mindre oljedamp i kompressorrummet än vid förbrukningsstället. Det valfria integrerade värmeelementet säkerställer en mätningstemperatur > 20 °C. Mätvärdet kan därmed på ett tillförlitligt sätt omräknas till referenstemperaturen 20 °C.

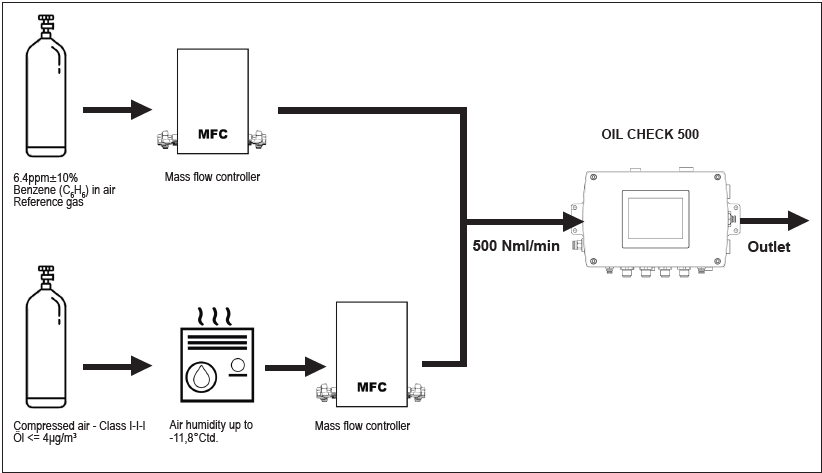

Extern kontroll av Fraunhofer IPM-institutet

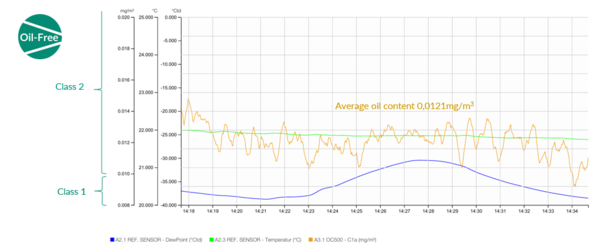

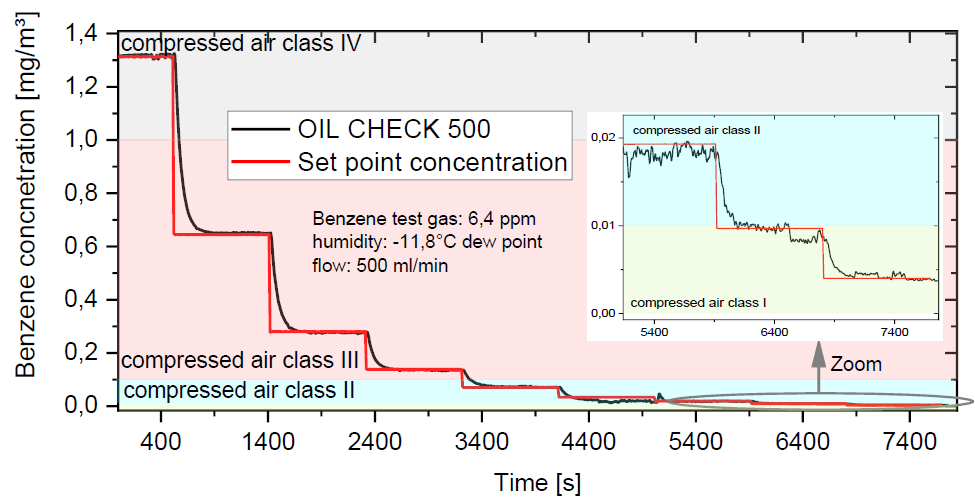

OIL CHECK 500 har jämförts av Fraunhofer-institutet för fysikalisk mätteknik IPM, ett externt forskningslaboratorium, och övertygade därmed med en mycket god detektionsgräns på 0,0015 mg/m³ vid 6 Sigma. Därmed levererar den tillförlitliga mätvärden och en hög mätupplösning inom området för ISO 8573-1 klass 1.
Dess stora mätdynamik över mer än tre storleksordningar möjliggör en precis mätning över ett särskilt brett koncentrationsområde. På så sätt täcker OIL CHECK 500 pålitligt oljeklasserna 0 till 4 enligt ISO 8573-1 och stödjer en säker övervakning av tryckluften.
